Проволокоподающий механизм

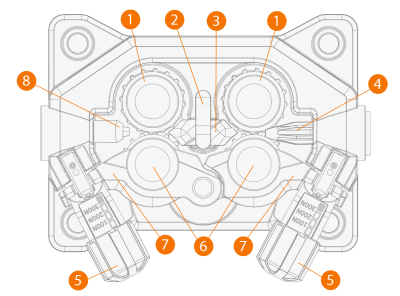

Механизм подачи проволоки X5 Wire Feeder 300:

1.

Приводные ролики и монтажные колпачки приводных роликов

2.

Зажим средней направляющей трубки

3.

Средняя направляющая трубка

4.

Входная направляющая трубка

5.

Ручки прижимного усилия

6.

Прижимные ролики и монтажные штифты прижимных роликов

7.

Стопорные рычаги прижимных роликов

8.

Выходная направляющая трубка.



Информация о замене подающих роликов приведена в разделе Установка и замена подающих роликов.

Информация о замене направляющих трубок приведена в разделе Установка и замена направляющих трубок
