Установка и замена направляющих трубок

Механизм подачи проволоки включает три направляющих трубки. Заменяйте их при использовании присадочной проволоки большего диаметра и изменении материала.

При замене выходной направляющей трубки сварочную горелку необходимо отсоединить.

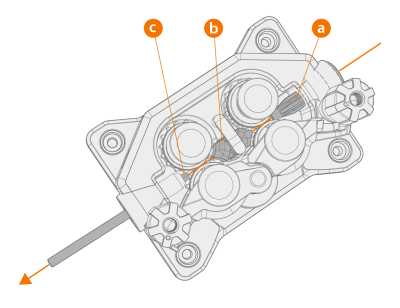

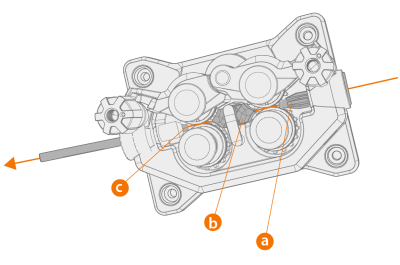

a.

Входная направляющая трубка

b.

Средняя направляющая трубка

c.

Выходная направляющая трубка



Выберите новые направляющие трубки в соответствии с таблицами. Расходные материалы для механизма подачи проволоки.

Для замены направляющих трубок:

1.

Освободите прижимные рычаги и удалите присадочную проволоку из системы.

2.

Вытяните входную направляющую трубку (a) и на ее место вставьте новую.

3.

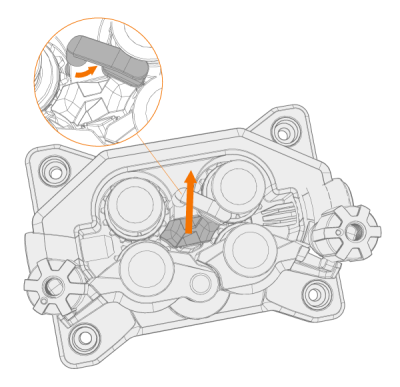

Поверните зажим в сторону, чтобы освободить среднюю направляющую трубку (b) для замены.

4.

Вставьте новую среднюю направляющую трубку в ее гнездо и задвиньте для правильного размещения. Убедитесь, что стрелка указывает в направлении подачи проволоки.

5.

Поверните зажим в его исходное положение, чтобы зафиксировать новую среднюю направляющую трубку.

6.

Замените выходную направляющую трубку (c) путем выталкивания старой выходной трубки в любую сторону.
