Funções de partida a quente e enchimento de cratera

Com o X5 Wire Feeder 200 Manual, 300 Manual e HD300 M, é possível usar a função de enchimento de cratera e ajustar seus parâmetros pressionando o botão do menu Configurações no painel de controle (Como usar o painel de controle do X5 Manual).

Com o X5 Wire Feeder 300 AP/APC, você pode usar as funções de partida a quente e enchimento de cratera e ajustar seus parâmetros na visualização dos parâmetros de soldagem (Painel de controle AP/APC: Parâmetros de soldagem).

Para conhecer as funções da lógica de disparo em geral, consulte Funções de Lógica de disparo.

Partida a quente

Ao usar a função de partida a quente, a soldagem começa com os valores de parâmetros que são diferentes dos valores usados para o restante do trabalho de soldagem. A funcionalidade pode ser usada, por exemplo, ao soldar materiais espessos, onde a utilização de potência extra (calor) na partida ajuda a assegurar a alta qualidade da solda.

Quando a lógica de disparo 2T está em uso, a partida a quente dura o período predefinido.

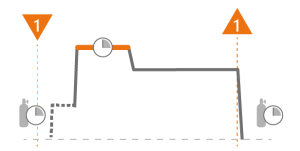

Partida a quente com 2T:

Quando a lógica de disparo 4T está em uso, a partida a quente começa quando o gatilho é pressionado e a soldagem começa, e dura até que o gatilho seja liberado.

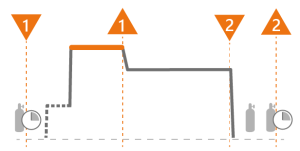

Partida a quente com 4T:

Observações adicionais:

•

O ajuste do tempo de inclinação da partida a quente define o tempo de transição da fase de partida a quente para o nível normal de corrente de soldagem.

•

O nível e o tempo de partida a quente são ajustáveis somente na lógica de disparo 2T.

•

O ajuste fino partida a quente (tensão) é ajustável com os processos 1-MIG, pulso pulsado, DPulse, WiseThin+ e MAX Speed.

Enchimento de cratera

Ao soldar com alta potência, normalmente é formada uma cratera no fim da solda. A função enchimento de cratera reduz gradualmente a potência de soldagem/velocidade de alimentação de arame no final do trabalho de soldagem para que a cratera possa ser preenchida com um nível de potência mais baixo.

Quando a lógica de disparo 2T está em uso, a liberação do gatilho inicia a sequência de enchimento de cratera. O enchimento de cratera dura o período de tempo predefinido.

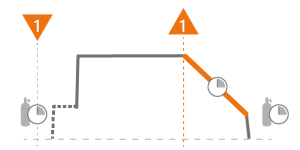

Enchimento de cratera com processos MIG automáticos/sinérgicos e 2T:

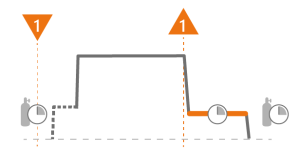

Enchimento de cratera com processo MIG manual e 2T:

Quando a lógica de disparo 4T está em uso, pressionar o gatilho durante a soldagem inicia a sequência de enchimento de cratera. O sistema permanece no nível de acabamento do Enchimento de cratera até que o gatilho seja liberado. A liberação do gatilho termina imediatamente a sequência de enchimento de cratera.

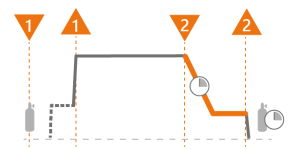

Enchimento de cratera com 4T:

Observações adicionais:

•

O ajuste fino do enchimento de cratera (tensão) é ajustável com os processos 1-MIG, Pulso, DPulse, WiseThin+ e MaxSpeed.

•

No processo MIG manual, o tempo de enchimento da cratera, a velocidade de avanço do arame e a tensão podem ser ajustados, mas as configurações do nível de enchimento da cratera não estão disponíveis.

•

Nos processos MIG automáticos/sinérgicos, as configurações de ajuste fino do enchimento de cratera, tempo e nível podem ser ajustadas, mas as configurações de velocidade de avanço do arame e tensão do enchimento de cratera não estão disponíveis.

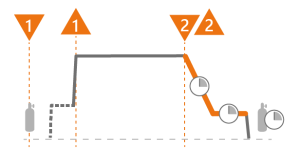

Enchimento de cratera com temporizador

A opção do temporizador de enchimento de cratera está disponível com a lógica de disparo 4T e somente em processos MIG automáticos/sinérgicos. Permite definir uma duração fixa para o nível final de enchimento da cratera. Quando a função de enchimento de cratera com temporizador for selecionada e o tempo de nível final de enchimento de cratera for definido, a sequência de enchimento de cratera será interrompida após a duração predefinida, mesmo que o gatilho seja mantido pressionado.

No modo de cronômetro, o parâmetro de tempo do nível final de enchimento de cratera afeta a duração do nível final e o parâmetro de tempo de enchimento de cratera afeta o tempo de inclinação (a duração da transição do nível de soldagem ou do nível inicial de enchimento de cratera para o nível final).

Se o gatilho for liberado e pressionado novamente durante a sequência de enchimento da cratera, o enchimento da cratera será interrompido.

Observações adicionais:

•

O ajuste fino do enchimento de cratera (tensão) é ajustável com os processos 1-MIG, Pulso, DPulse, WiseThin+ e MaxSpeed.

Símbolos:

	Função		Pressione o gatilho (para baixo)
	Creep start (Arranque suave)		Liberação do gatilho (para cima)
	Duração definida		Pré-gás / pós-gás
