Conexão da pistola de soldagem

O X5 FastMig foi projetado para ser usado com as pistolas de soldagem Kemppi Flexlite GX. Para obter as instruções de operação do Flexlite GX, consulte userdoc.kemppi.com.

Sempre verifique se o conduíte do arame, o bico de contato e o bocal de gás são adequados para o trabalho.

Para conectar a pistola ao alimentador de arame X5, proceda da seguinte forma:

1.

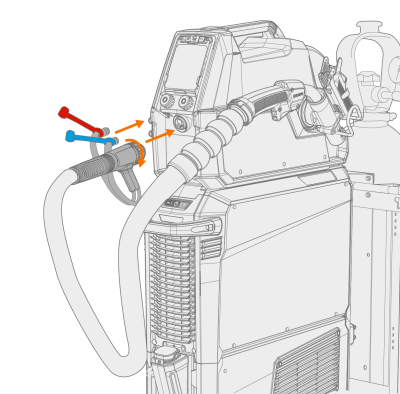

Encaixe o conector da pistola de soldagem no conector da pistola do alimentador de arame e aperte o colar com as mãos.

2.

Se sua configuração inclui uma pistola resfriada a líquido, conecte as mangueiras de líquido refrigerante ao alimentador de arame. As mangueiras são codificadas por cores.

3.

Instale e carregue o arame de enchimento conforme descrito em Instalação e troca de arame (X5 WF 300) e Instalação e troca de arame (X5 WF 200).

4.

Verifique o fluxo de gás. Consulte Instalação do cilindro de gás e teste do fluxo de gás para obter mais informações.

Dica: Quando não estiver usando a pistola de soldagem, mantenha-a no suporte do alimentador de arame. Consulte Instalação de suporte da pistola de soldagem para obter mais informações.

A soldagem TIG requer o uso de tochas Flexlite TX TIG dedicadas.
