Mecanismo de alimentação de arame

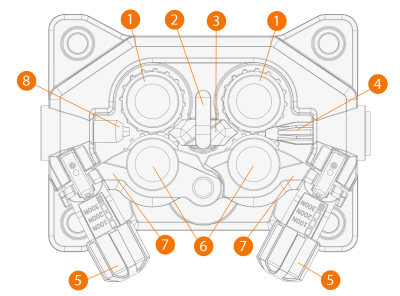

Mecanismo de alimentação de fio do alimentador de arame X5 300:

1.

Roletes de tração e tampas de montagem dos roletes de tração

2.

Clipe de travamento do tubo guia médio

3.

Tubo-guia intermediário

4.

Tubo-guia de entrada

5.

Alavancas de pressão

6.

Roletes de pressão e pinos de montagem dos roletes de pressão

7.

Braços de travamento do rolete de pressão

8.

Tubo guia de saída



Para substituir as roldanas de alimentação do arame, consulte Instalação e substituição das roldanas de alimentação.

Para substituir os tubos guia de arame, consulte Instalação e substituição dos tubos-guias de arame
