Instalação e substituição dos tubos-guias de arame

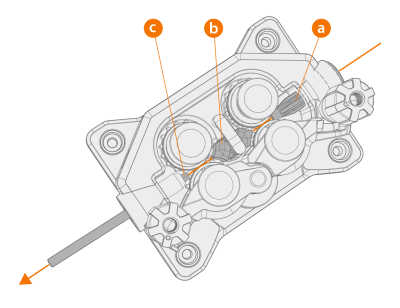

O mecanismo de alimentação de arame inclui três tubos-guias. Substitua-os quando o diâmetro do arame de enchimento aumentar ou o material do arame for trocado.
|
Ao substituir o tubo-guia de saída, a pistola de soldagem deve ser removida. |
|
b.
|
Tubo-guia intermediário |
Selecione os novos tubos-guia do arame de acordo com as seguintes tabelas: Consumíveis do alimentador de arame.
Para substituir os tubos-guias de arame:
|
1.
|
Solte os braços de pressão e remova o arame de enchimento do sistema. |
|
2.
|
Tire o tubo-guia de entrada (a) e insira um novo em seu lugar. |
|
3.
|

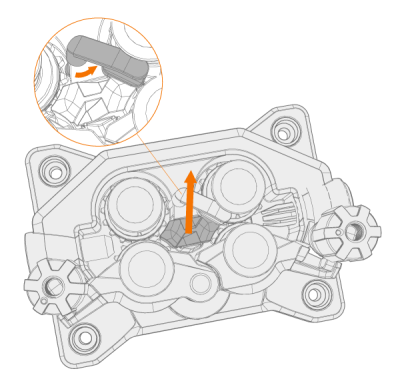

Gire o clipe de travamento para o lado para liberar o tubo-guia intermediário (b) para substituição. |
|
4.
|
Insira um novo tubo-guia intermediário na abertura e empurre-o para a posição correta. Verifique se a seta aponta para a direção de passagem do arame. |
|
5.
|
Gire o clipe de travamento novamente para travar o novo tubo intermediário. |
|
6.
|
Substitua o tubo-guia de saída (c) empurrando o tubo de saída antigo. |
