Ogólnie

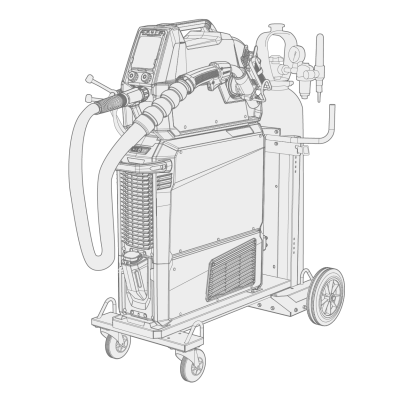

Te instrukcje opisują obsługę urządzeń spawalniczych Kemppi X5 FastMig. Na rodzinę X5 FastMig składają się wszechstronne spawalnicze źródła prądu, podajniki drutu i układ chłodzenia do wymagających profesjonalnych zastosowań spawania zwykłego i pulsacyjnego technikami MIG i WAG.
Zestawy spawalnicze X5 FastMig obsługują automatyczne sterowanie procesem 1-MIG, co umożliwiają podajniki drutu X5 Wire Feeder 300 AP/APC i X5 Wire Feeder HD300 AP/APC. Proces 1-MIG jest wspomagany programami spawania i zaawansowanymi funkcjami oprogramowania, a opcjonalnie również procesami Wise i MAX. Domyślnie agregaty do spawania metodami 1-MIG i pulsacyjną zawierają w oprogramowaniu podstawowe pakiety robocze programów spawania.
Modele z podajnikami drutu APC mają wbudowane moduły łączności bezprzewodowej umożliwiające korzystanie z cyfrowych instrukcji technologicznych spawania (dWPS) i modułu WeldEye ArcVision (opcja).
Źródła prądu X5 FastMig są przeznaczone do pracy z uchwytami spawalniczymi Flexlite GX MIG Kemppi.
Urządzenia X5 FastMig mogą służyć do spawania techniką MMA, żłobienia i spawania metodą TIG. Należy pamiętać, że spawanie TIG wymaga użycia specjalnych uchwytów Flexlite TX TIG.
Konfiguracje systemu
Zestaw spawalniczy X5 FastMig może mieć różne konfiguracje systemu, dobierane odpowiednio do różnych zastosowań. Można łączyć dowolne źródła prądu z dowolnymi podajnikami drutu i agregat będzie spawał, ale chcąc mieć dostęp do wszystkich funkcji możliwych w danej konfiguracji systemu, należy przestrzegać wytycznych konfiguracyjnych wyszczególnionych w tabeli poniżej.
Tabela. Minimalne wymagania konfiguracyjne zestawu X5 FastMig dla każdego systemu (Manual/Auto/Pulse):
| X5 FastMig Manual (1 | X5 FastMig Auto (2 | X5 FastMig Pulse (3 | |
|---|---|---|---|
| Podajnik drutu: | X5 Wire Feeder 200 Manual | X5 Wire Feeder 300 AP | X5 Wire Feeder 300 AP |
| X5 Wire Feeder 300 Manual | X5 Wire Feeder 300 APC | X5 Wire Feeder 300 APC | |
| X5 Wire Feeder HD300 M | X5 Wire Feeder HD300 AP | X5 Wire Feeder HD300 AP | |
| X5 Wire Feeder HD300 APC | X5 Wire Feeder HD300 APC | ||
| Źródło prądu: | X5 Power Source 400 | X5 Power Source 400 | X5 Power Source 400 Pulse |
| X5 Power Source 500 | X5 Power Source 500 | X5 Power Source 400 Pulse+ | |
| X5 Power Source 400 MV | X5 Power Source 400 MV | X5 Power Source 500 Pulse | |
| X5 Power Source 500 Pulse+ | |||
| X5 Power Source 400 MV Pulse+ |
1) Agregat X5 FastMig Manual jest przeznaczony do spawania ze sterowaniem ręcznym.
2) Agregat X5 FastMig Auto może również spawać automatycznie techniką 1-MIG, opcjonalnie z wykorzystaniem dodatkowych procesów spawania.
3) Agregat X5 FastMig Pulse może również spawać automatycznie technikami 1-MIG i impulsowo, opcjonalnie z wykorzystaniem dodatkowych procesów spawania.
Więcej informacji o poszczególnych urządzeniach z rodziny X5 FastMig można znaleźć w rozdziale Opis produktu.
Ważne
Należy uważnie zapoznać się z tymi instrukcjami.
Poniższymi symbolami wyróżniono fragmenty instrukcji, które w celu zminimalizowania ewentualnych szkód i obrażeń wymagają szczególnej uwagi. Należy je uważnie przeczytać i postępować zgodnie z zaleceniami w nich zawartymi.
|
Uwaga: Informacje przydatne dla użytkownika. |
|
Przestroga: Opis sytuacji, która może doprowadzić do uszkodzenia wyposażenia lub systemu. |
|
Ostrzeżenie: Opis sytuacji potencjalnie niebezpiecznej, która może spowodować urazy bądź śmierć pracownika. |
|
Zastrzeżenie Choć dołożono wszelkich starań, żeby informacje zawarte w niniejszej instrukcji były dokładne i kompletne, producent nie ponosi odpowiedzialności za ewentualne błędy ani przeoczenia. Kemppi zastrzega sobie prawo do zmiany parametrów technicznych opisanego produktu w dowolnym momencie bez wcześniejszego powiadomienia. Kopiowanie, rejestrowanie, powielanie lub przesyłanie treści niniejszej instrukcji bez wcześniejszej zgody firmy Kemppi jest zabronione. |
