Installere gassflaske og teste gassmengde
|
Vær forsiktig når du håndterer gassflasker. Det er fare for personskade hvis gassflasken eller flaskeventilen blir skadd! |
|
Fest alltid gassflasken forsvarlig i oppreist stilling i en egen holder på veggen eller på vognen med sveiseutstyr. Steng alltid gassflaskeventilen når du ikke sveiser. |
|
- Hvis det brukes en transportvogn med gassflaskehylle, må gassflasken installeres på transportvognen før koblingene utføres. - Koble sveisepistolen til trådmateren før du installerer og tester gassflasken. - Ikke bruk hele innholdet i flasken. - Bruk alltid en godkjent og testet regulator og strømningsmåler. |
Kontakt Kemppi-forhandleren din angående valg av gass og utstyr.
| 1. | Uten gassflasketralle: Plasser gassflasken på et egnet, sikkert sted. |

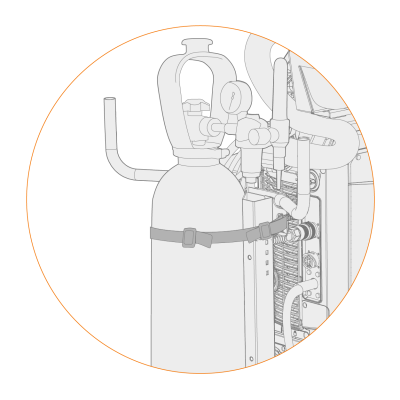

| 2. | Med gassflasketralle: Flytt gassflasken i gassflaskestativet på transportvognen. Bruk stropper og de angitte festepunktene. |
| 3. | Koble sveisepistolen til trådmateren hvis dette ikke allerede er gjort. |
| 4. | Koble gasslangen til trådmateren. |
|
|
I et standard oppsett leveres gasslangen i mellomlederpakken (nærmere informasjon, se Installere kabler (X5 WF 200, X5 WF 300, X5 WF HD300) eller Montering av kabler (X5 WF HD200)). |
| 5. | Åpne gassflaskeventilen. |
| 6. | Trykk på gasstestknappen i trådmaterskapet for å flushe den forrige dekkgassen og kjøre den nye gassen inn i systemet. |

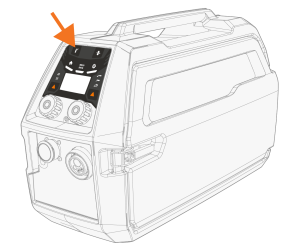

>> I X5 Wire Feeder 200 Manuell befinner gasstestknappen seg på betjeningspanelet:

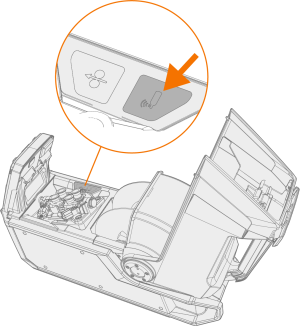

>> I X5 Wire Feeder 300 er gasstestknappen plassert i trådmaterskapet:

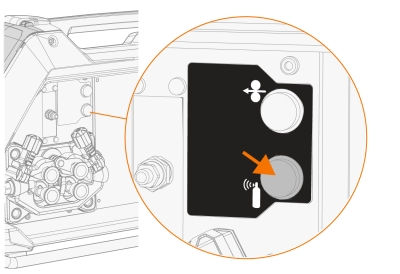

>> I X5 Wire Feeder HD200 er gasstestknappen plassert i trådmaterskapet:

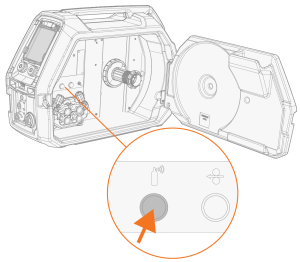

>> I X5 Wire Feeder HD300 er gasstestknappen plassert i trådmaterskapet:
| 7. | Trykk på gasstestknappen igjen for å justere gassmengden. Bruk enten det innebygde rotameteret eller en ekstern strømningsmåler og regulator for å måle og justere. |
|
|
Bruk også gasstestknappen for å teste at gassene strømmer gjennom systemet på riktig måte. |
Anbefalt gassmengde (bare generell veiledning):
| TIG* | MIG** | |
|---|---|---|
| Argon | 5–15 l/min. | 10–25 l/min. |
| Helium | 15–30 l/min. | - |
| Argon + 18–25 % CO2 | - | 10–25 l/min. |
| CO2 | - | 10–25 l/min. |
* Avhengig av dimensjonen på gasshylsen.
** Avhengig av dimensjonen på gasshylsen samt sveisestrømmen.
Justering av gassvakt (ekstrautstyr)
Følsomhetsnivået til den valgfrie (kun med X5 Wire Feeder HD300) gassvakten kan justeres på følgende måte.
| 1. | Åpne kabinettskapet for mellomkabelen. |

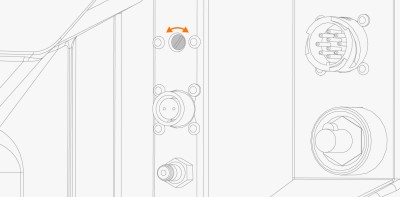

| 2. | Vri justeringsskruen på gassvakten med en flat skrutrekker for å justere følsomheten i ønsket retning (+/-). |
| 3. | Test at gassvakten fungerer som den skal med den nye innstillingen. |
Gassvakten kan slås av og på i innstillingene på kontrollpanelet: Manuelt kontrollpanel: Innstillinger og AP/APC-betjeningspanel: Enhetsinnstillinger.
