Draadaanvoerunit installeren met standaard draaiplateau

Deze paragraaf beschrijft de installatie van de X5 Wire Feeder 300 (bovenop de stroombron) met het standaard draaiplateau. Raadpleeg ook de instructies voor installatie die zijn meegeleverd met het draaiplateau.

Voor een gestapelde installatie is extra ondersteuning vereist. Lees hier de installatieaanwijzingen: Installatie en Optionele accessoires.

Benodigde gereedschappen:

1.

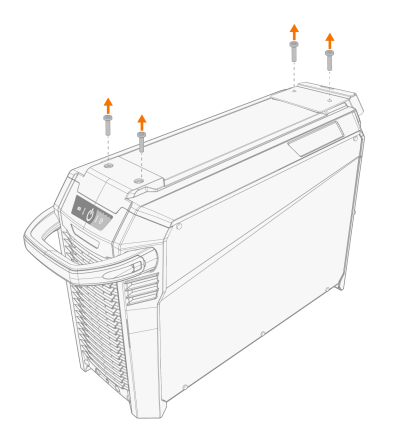

Verwijder tijdelijk de schroeven van de bovenkap van de stroombron.

2.

Plaats het draaiplateau van de draadaanvoerunit bovenop de stroombron.

Als de achterste bevestigingsplaat in dit stadium nog niet geïnstalleerd is, installeer deze dan samen met het draaiplateau.

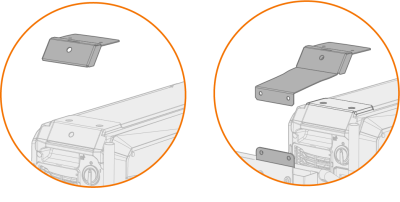

Afhankelijk van uw X5 FastMig-opstelling zijn er twee opties voor de bevestigingsplaat aan de achterzijde verkrijgbaar. Beide hebben een interface voor het trekontlastingsmechanisme van de tussenkabel, maar de langere fungeert ook als een verbindingsbeugel voor de wagen.

3.

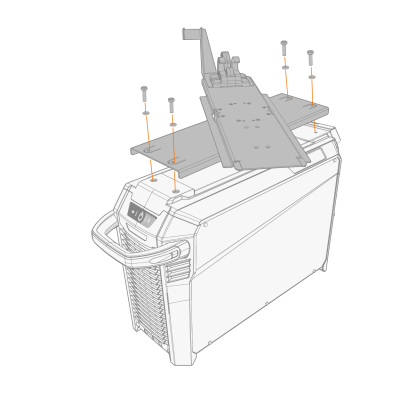

Zet het draaiplateau vast (samen met de achterste bevestigingsplaat) met de schroeven van de bovenkap van de stroombron (M6x30).

Tip: Draai de bovenste plaat om toegang te krijgen tot de bevestigingsgaten in de onderste plaat.

4.

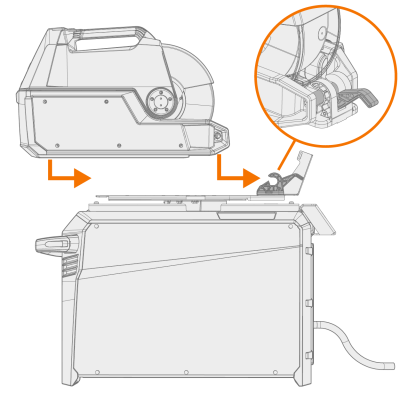

Schuif de draadaanvoerunit van voor naar achter, totdat de stang aan de achterzijde van de unit vergrendelt in het vergrendelmechanisme op het draaiplateau.

5.

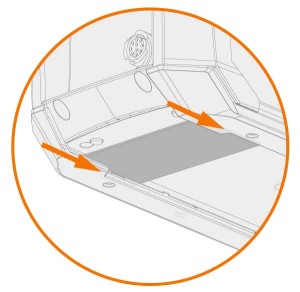

Controleer of de voorzijde van de unit ook op zijn plaats is vergrendeld (aan de voorste rand van het draaiplateau).

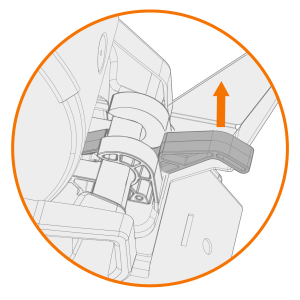

De vergrendeling aan de achterzijde wordt vrijgegeven door aan de hendel van het vergrendelmechanisme te trekken:
