Installatie

Sluit de apparatuur niet aan op de netvoeding voordat de installatie is voltooid.
Het lasapparaat mag op geen enkele wijze worden gewijzigd, met uitzondering van wijzigingen en aanpassingen die worden behandeld in de aanwijzingen van de fabrikant.
Probeer niet om de apparatuur mechanisch te verplaatsen of op te hangen (bijv. met een takel) vanaf het handvat van de stroombronunit of vanaf de draadaanvoerunit. De handvaten zijn alleen bestemd voor manueel verplaatsen.

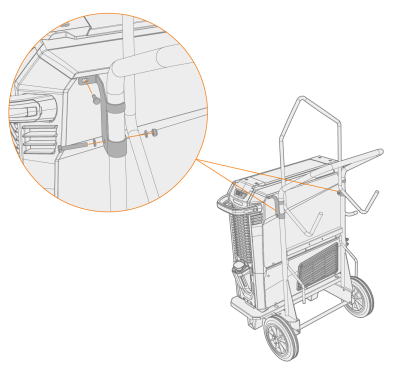

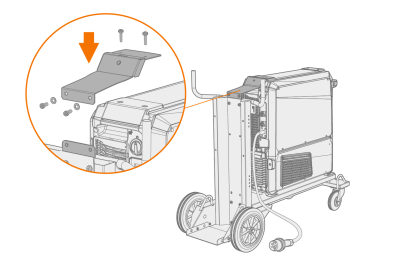

Bij het installeren van de volledige set van apparatuur die is gestapeld als een toren – waterkoeler onderaan, stroombron in het midden en draadaanvoerunit bovenaan – moet u de apparatuur altijd installeren en vastzetten op een Kemppi-onderwagen die compatibel is met de X5 FastMig, of de apparatuur vastzetten aan andere geschikte steunen op locatie.

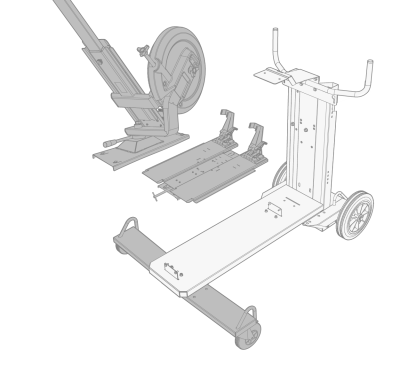

Bij het installeren van de volledige set van apparatuur die is gestapeld als een toren, en tevens het gebruik van het draaiplateau voor de dubbele draadaanvoerunit of de balansarm, moet u altijd de bredere steunplaat voor de voorste roller gebruiken die is meegeleverd met de apparatuur. Dit is van toepassing op de wagen met 4 wielen.
Plaats het apparaat op een horizontale, stabiele en schone ondergrond. Bescherm het apparaat tegen regen en direct zonlicht. Controleer of er genoeg ruimte is om de koellucht rondom het apparaat te laten circuleren.

Vóór installatie

• Maak uzelf bekent met en houd u aan de plaatselijke en landelijke vereisten betreffende de installatie en het gebruik van hoogspanningsapparatuur.
• Controleer de inhoud van de pakketten en verzeker u ervan dat de onderdelen niet beschadigd zijn.
• Raadpleeg de vereisten met betrekking tot het type stroomkabel en de zekeringsclassificatie, voordat u de stroombron ter plaatse installeert.

Stroomnet

Dit apparaat van klasse A is niet bestemd voor gebruik in de huiselijke omgeving, waar de elektrische stroom afkomstig is van het openbare lichtnet. Op die locaties kunnen er mogelijk problemen ontstaan bij het verzekeren van de elektromagnetische compatibiliteit, zowel vanwege geleide als gestraalde radiofrequente stoorsignalen.

Mits het kortsluitvermogen van het openbare laagspanningssysteem op het punt van gemeenschappelijke koppeling hoger is dan in de onderstaande tabel (*) vermeld, voldoet de apparatuur aan IEC 61000-3-11:2017 en IEC 61000-3-12:2011 en kan zij op openbare laagspanningssystemen worden aangesloten. Het is de verantwoordelijkheid van de installateur of de gebruiker van het apparaat om te controleren, indien nodig in overleg met de beheerder van het stroomnet, of de systeemweerstand voldoet aan de weerstandsbeperkingen.
Apparatuur *
X5-stroombron 400 A: 5,8 MVA
X5-stroombron 500 A: 6,4 MVA
X5-pulsstroombron 400A: 6,3 MVA
X5-pulsstroombron 500A: 6,7 MVA
