Installazione e sostituzione dei rulli trainafilo

Il metodo di installazione descritto in questa sezione è lo stesso per X5 Wire Feeder 200 e X5 Wire Feeder 300. Possono verificarsi variazioni specifiche del modello nell'aspetto visivo e nel posizionamento.

Sostituire i rulli trainafilo quando il materiale e il diametro del filo di apporto cambiano.

Selezionare i nuovi rulli trainafilo secondo le tabelle disponibili qui: Materiali di consumo del trainafilo.

Per sostituire i rulli trainafilo:

1.

Aprire lo scomparto del trainafilo.

2.

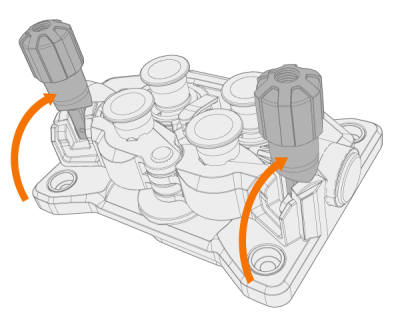

Rilasciare le maniglie della pressione sul meccanismo di avanzamento del filo.

3.

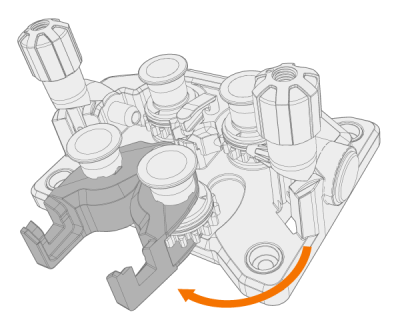

Aprire i bracci di bloccaggio per sbloccare i rulli trainafilo.

4.

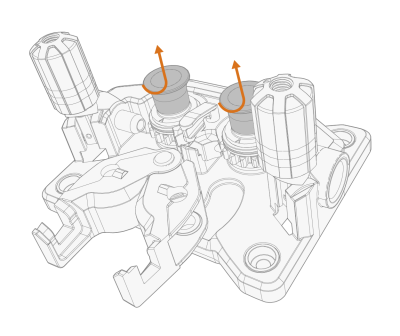

Rimuovere i perni di montaggio del rullo di alimentazione a pressione tirandoli.

Gli assi centrali dei perni di montaggio dei rulli pressori sono attaccati ai rulli, mentre gli assi centrali dei rulli di azionamento fungono da alberi di azionamento e sono collegati direttamente al meccanismo/motore di avanzamento del filo.

5.

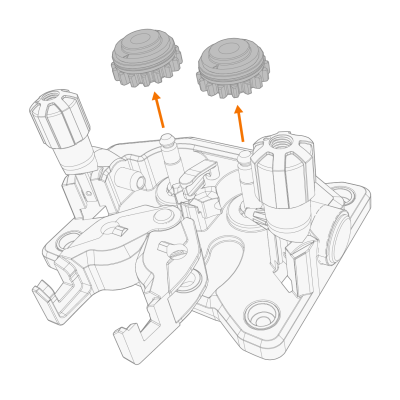

Rimuovere i rulli di alimentazione a pressione.

6.

Rimuovere i tappi di montaggio del rullo di alimentazione dell'azionamento ruotandoli e tirandoli.

7.

Rimuovere i rulli di alimentazione dell'azionamento.

8.

Per installare i rulli trainafilo, effettuare i passaggi precedenti in ordine inverso. Allineare il taglio sul fondo dei rulli di azionamento al perno sull’albero di azionamento.

9.

Ricollegare i tappi di montaggio e i perni di montaggio così da bloccare i rulli pressori e di azionamento nella posizione corretta.

10.

Chiudere i bracci di bloccaggio e abbassare le maniglie della pressione sui rulli trainafilo. Per ulteriori informazioni sull'installazione del filo, vedere Installazione e modifica del filo (X5 WF 300) e Installazione e modifica del filo (X5 WF 200).

11.

Chiudere lo scomparto del trainafilo.
