Installazione e modifica del filo (X5 WF 200)
Questa sezione descrive come installare il filo e la bobina su X5 Wire Feeder 200.
|
Prima di installare la bobina di filo, collegare la torcia di saldatura al trainafilo. |
|
|
Quando si cambia la bobina di filo, prima di rimuovere la bobina di filo rimuovere il filo rimanente dalla torcia di saldatura e dal meccanismo di avanzamento. |
Per rimuovere la bobina di filo:
|
1.
|
Aprire lo sportello laterale del trainafilo. |
|
2.
|

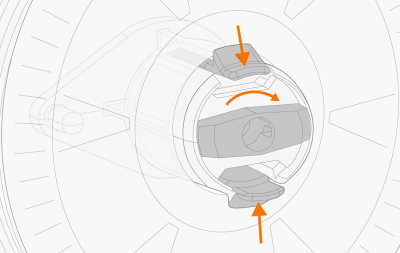

Allentare il blocco del mozzo e spingere i fermagli della bobina del filo verso il centro. |
|
3.
|
Rimuovere la bobina dal trainafilo. |
Per installare una nuova bobina di filo:
|
1.
|
Aprire lo sportello laterale del trainafilo. |
|
2.
|
Se l'operazione non è ancora stata eseguita, allentare il blocco del mozzo in modo che i fermagli possano spostarsi verso il centro. |
|
3.
|

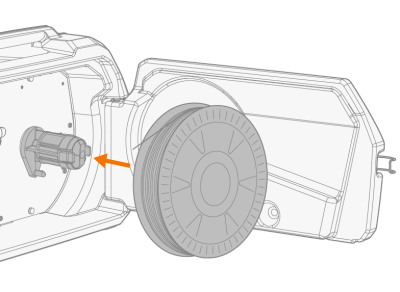

Inserire la bobina del filo sul mozzo del trainafilo. |
|
|
Accertarsi che la bobina del filo sia rivolta nella direzione corretta, con il filo di apporto che va dalla parte superiore della bobina ai rulli trainafilo.
|
|
|
Verificare che i fermagli del mozzo si blocchino quando la bobina del filo si trova nella posizione corretta.
|
|
4.
|
Fissare la bobina del filo ruotando la manopola di blocco in posizione di chiusura. |
Se necessario, regolare il freno della bobina ruotando la vite (con chiave a brugola) al centro del meccanismo di blocco del mozzo.
Per installare il filo di apporto:
|
1.
|

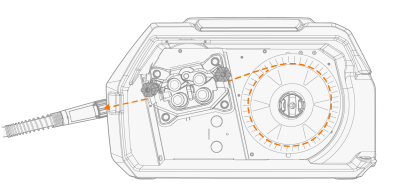

Rilasciare l’estremità del filo di apporto dalla bobina e tagliare eventuali sezioni deformate in modo che l’estremità risulti diritta. |
|
|
Accertarsi che il filo di apporto non fuoriesca dalla bobina quando viene rilasciato. |
|
2.
|
Limare la punta del filo di apporto fino a renderla liscia. |
|
Eventuali parti taglienti della punta del filo di apporto potrebbero danneggiare la guaina guidafilo. |
|
3.
|

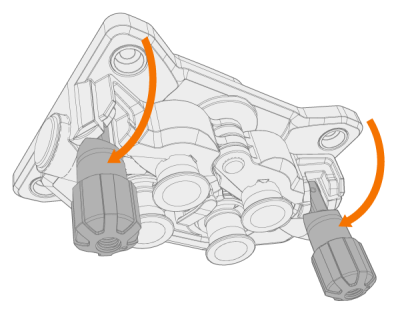

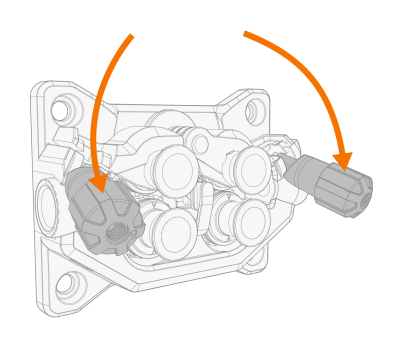

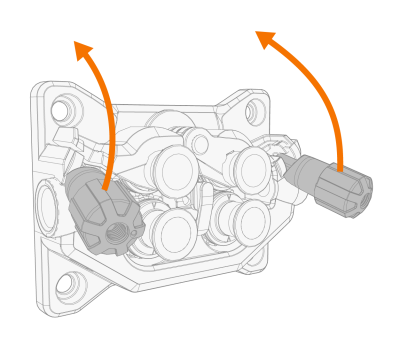

Rilasciare i bracci di pressione così da separare i rulli trainafilo. |
|
4.
|

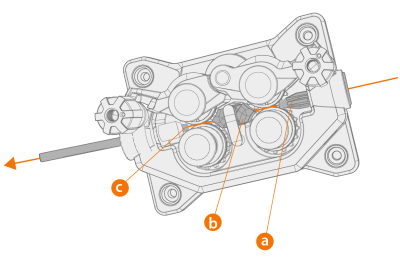

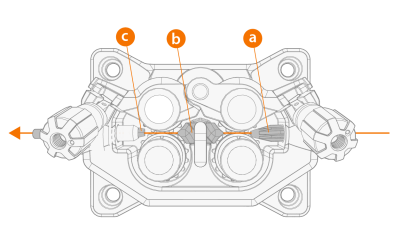

Guidare il filo di apporto attraverso il tubo di ingresso (a) e il tubo guidafilo intermedio (b) e nel tubo di uscita (c), che porta il filo alla torcia di saldatura. |
|
5.
|
Spingere a mano il filo nella torcia in modo tale che il filo raggiunga la guaina guidafilo (circa 20 cm). |
|
6.
|

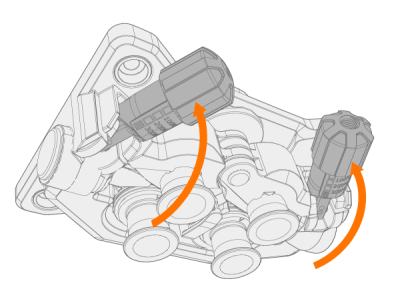

Chiudere i bracci di pressione così da bloccare il filo tra i rulli trainafilo. Verificare che il filo si trovi nelle scanalature del rullo trainafilo. |
|
7.
|

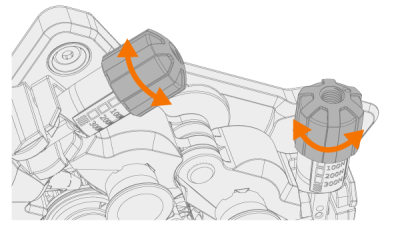

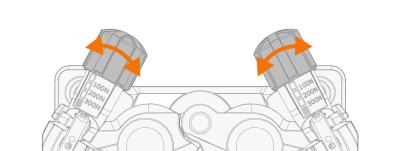

Regolare la pressione dei rulli trainafilo mediante le rotelle di regolazione della pressione. La pressione è identica per entrambe le coppie di rulli trainafilo. |
Le scale graduate presenti sulla maniglia di pressione indicano la pressione applicata ai rulli trainafilo. Regolare la pressione dei rulli trainafilo in base alla tabella sottostante.
| Fe/Ss pieno |
Scanalatura a V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metal and flux cored |
Scanalatura a V, zigrinato
 |
≥ 1.2 |
1.0−2.0 |
| Auto protetto (senza gas) |
Scanalatura a V, zigrinato
|
≥ 1.6 |
2.0−3.0 |
| Alluminio |
Scanalatura a U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Una pressione eccessiva appiattisce il filo e potrebbe danneggiare i fili animati o rivestiti. L’eccessiva pressione, inoltre, causa l’usura indebita dei rulli trainafilo e un aumento del carico sul riduttore. |
|
8.
|
Premere il pulsante di avanzamento intermittente del filo per far avanzare il filo di apporto fino alla torcia di saldatura. Fermarsi quando il filo raggiunge la punta di contatto della torcia di saldatura. |
>> In X5 Wire Feeder 200 il pulsante di avanzamento intermittente del filo si trova nel pannello di controllo.
|
Fare attenzione al filo quando raggiunge la punta di contatto ed esce dalla torcia. |
|
9.
|
Prima di saldare, assicurarsi che i parametri e le impostazioni di saldatura sul pannello di controllo siano conformi alle impostazioni di saldatura. |
>> Per ulteriori informazioni, vedere Uso del pannello di controllo di X5 Manual e Utilizzo del pannello di controllo di X5 AP/APC.
Bobina del filo e mozzo (200)
