Uso del pannello di controllo di X5 Manual

Nel pannello di controllo di X5 Wire Feeder 200 Manual e 300 Manual sono presenti le funzionalità fondamentali per la saldatura MIG con l'opzione di utilizzare X5 FastMig anche per la saldatura TIG (DC) e MMA e la scriccatura.

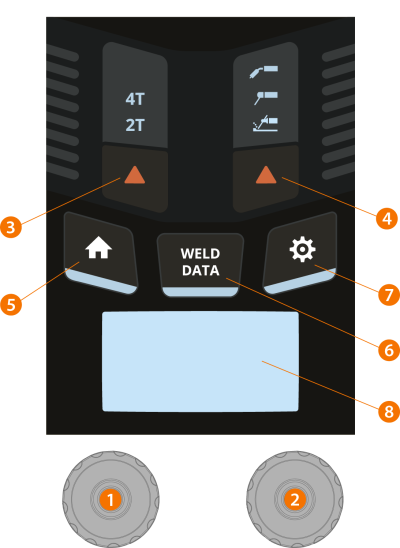

Pannello di controllo di X5 Wire Feeder 300 Manual (X5 FP 300R)

1. Manopola sinistra

>>  In modalità MIG: Velocità di avanzamento del filo

>>  In modalità MMA: regolazione della corrente di saldatura

>>  In modalità scriccatura: regolazione della corrente

2. Manopola destra

>>  In modalità MIG: regolazione della tensione di saldatura

>>  In modalità MIG (pulsante): consente di passare dalla tensione di saldatura alla regolazione dinamica

>>  In modalità MMA: regolazione della dinamica

3. Selezione della logica di innesco

>>  Commuta tra le modalità di logica di innesco 2T e 4T

4. Selezione del procedimento di saldatura / modalità di funzionamento

>>  Commuta tra le modalità MIG, MMA e Scriccatura

>>  Premere a lungo per la modalità TIG

5. Pulsante Home

>>  Passa alla vista/modalità di saldatura predefinita

6. Pulsante Dati di saldatura

>>  Mostra la durata, la corrente e la tensione dell’ultima saldatura

7. Pulsante del menu Impostazioni
8. Display principale

>>  Mostra la velocità di avanzamento del filo, la corrente e/o la tensione (il contenuto mostrato dipende dal procedimento di saldatura selezionato).

Per modificare le impostazioni del pannello di controllo e i parametri di saldatura, vedere Pannello di controllo manuale: Impostazioni.

Blocco di sicurezza: premendo a lungo le manopole di controllo 1 e 2 contemporaneamente, il dispositivo può essere bloccato per sicurezza. Ciò impedisce la saldatura e il funzionamento accidentale del dispositivo senza dover spegnere l'attrezzatura. Sbloccare il dispositivo premendo contemporaneamente le manopole di controllo 1 e 2 per 2 secondi.

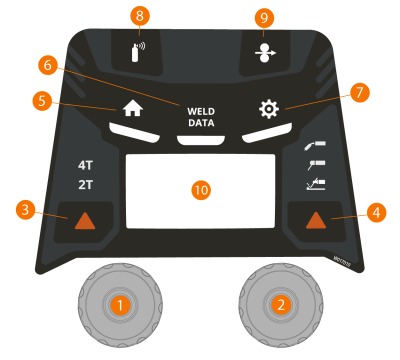

Pannello di controllo di X5 Wire Feeder 200 Manual (X5 FP 200R)

1. Manopola sinistra

>>  In modalità MIG: Velocità di avanzamento del filo

>>  In modalità MMA: regolazione della corrente di saldatura

>>  In modalità scriccatura: regolazione della corrente

2. Manopola destra

>>  In modalità MIG: regolazione della tensione di saldatura

>>  In modalità MIG (pulsante): consente di passare dalla tensione di saldatura alla regolazione dinamica

>>  In modalità MMA: regolazione della dinamica

3. Selezione della logica di innesco

>>  Commuta tra le modalità di logica di innesco 2T e 4T

4. Selezione del procedimento di saldatura / modalità di funzionamento

>>  Commuta tra le modalità MIG, MMA e Scriccatura

>>  Premere a lungo per la modalità TIG

5. Pulsante Home

>>  Passa alla vista/modalità di saldatura predefinita

6. Pulsante Dati di saldatura

>>  Mostra la durata, la corrente e la tensione dell’ultima saldatura

7. Pulsante del menu Impostazioni
8. Pulsante Gas test.

>>  Testa la portata del gas di protezione e apre il condotto del gas

9. Pulsante Avanzamento intermittente del filo

>>  Fa avanzare il filo d'apporto (con l'arco spento)

10. Display principale

>>  Mostra la velocità di avanzamento del filo, la corrente e/o la tensione (il contenuto mostrato dipende dal procedimento di saldatura selezionato).

Per modificare le impostazioni del pannello di controllo e i parametri di saldatura, vedere Pannello di controllo manuale: Impostazioni.

Blocco di sicurezza: premendo a lungo le manopole di controllo 1 e 2 contemporaneamente, il dispositivo può essere bloccato per sicurezza. Ciò impedisce la saldatura e il funzionamento accidentale del dispositivo senza dover spegnere l'attrezzatura. Sbloccare il dispositivo premendo contemporaneamente le manopole di controllo 1 e 2 per 2 secondi.
