Installazione e modifica del filo (X5 WF 300)
Questa sezione descrive come installare il filo e la bobina su X5 Wire Feeder 300.
|
Prima di installare la bobina di filo, collegare la torcia di saldatura al trainafilo. |
|
|
Quando si cambia la bobina di filo, prima di rimuovere la bobina di filo rimuovere il filo rimanente dalla torcia di saldatura e dal meccanismo di avanzamento. |
Per rimuovere la bobina di filo:
|
1.
|
Aprire il coperchio superiore del trainafilo. |
|
2.
|

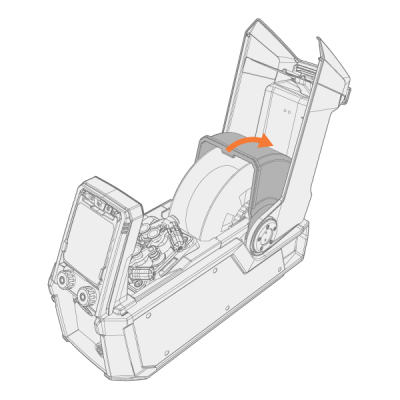

Spingere la copertura di fissaggio della bobina verso la parte posteriore. |
|
3.
|

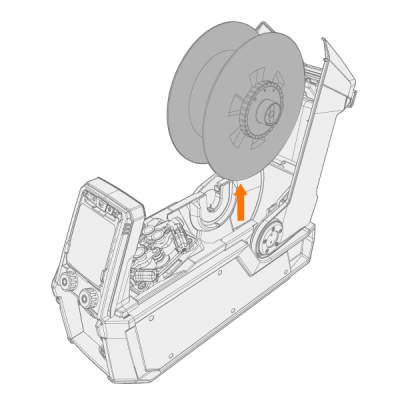

Rimuovere la bobina dal trainafilo. |
|
4.
|
Per rimuovere il mozzo del freno della bobina, rilasciare la manopola di serraggio della bobina nel centro del freno e separare le due metà tirandole. |
Per installare una nuova bobina di filo:
|
1.
|
Aprire il coperchio superiore del trainafilo e la copertura di fissaggio della bobina. |
|
2.
|
Collegare le due metà del freno bobina alla nuova bobina spingendole all’interno della bobina stessa. Fissarle insieme ruotando la manopola di serraggio al centro del freno. |
|
|
Collegare il mozzo del freno della bobina alla bobina, facendo in modo che la manopola di serraggio si trovi sul lato destro quando osservata dal lato frontale. |
|
3.
|
Posizionare la bobina nel rispettivo alloggiamento. |
|
|

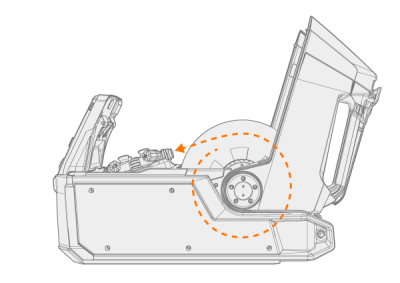

Accertarsi che la bobina del filo sia rivolta nella direzione corretta, con il filo di apporto che va dalla parte superiore della bobina ai rulli trainafilo.
|
|
4.
|
Fissare la bobina in posizione chiudendo la copertura di fissaggio della bobina. |
Per installare il filo di apporto:
|
1.
|
Rilasciare l’estremità del filo di apporto dalla bobina e tagliare eventuali sezioni deformate in modo che l’estremità risulti diritta. |
|
|
Accertarsi che il filo di apporto non fuoriesca dalla bobina quando viene rilasciato. |
|
2.
|
Limare la punta del filo di apporto fino a renderla liscia. |
|
Eventuali parti taglienti della punta del filo di apporto potrebbero danneggiare la guaina guidafilo. |
|
3.
|
Rilasciare i bracci di pressione così da separare i rulli trainafilo. |
|
4.
|

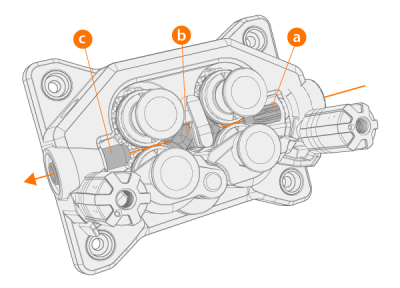

Guidare il filo di apporto attraverso il tubo di ingresso (a) e il tubo guidafilo intermedio (b) e nel tubo di uscita (c), che porta il filo alla torcia di saldatura. |
|
5.
|

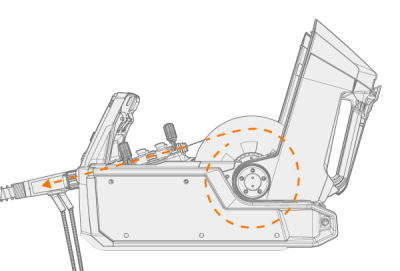

Spingere a mano il filo nella torcia in modo tale che il filo raggiunga la guaina guidafilo (circa 20 cm). |
|
6.
|

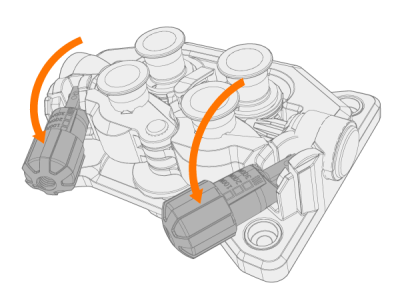

Chiudere i bracci di pressione così da bloccare il filo tra i rulli trainafilo. Verificare che il filo si trovi nelle scanalature del rullo trainafilo. |
|
7.
|

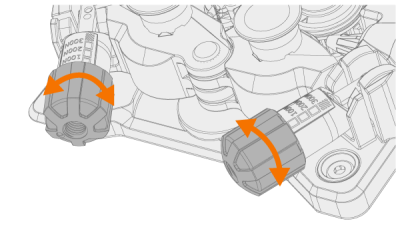

Regolare la pressione dei rulli trainafilo mediante le rotelle di regolazione della pressione. La pressione è identica per entrambe le coppie di rulli trainafilo. |
Le scale graduate presenti sulla maniglia di pressione indicano la pressione applicata ai rulli trainafilo. Regolare la pressione dei rulli trainafilo in base alla tabella sottostante.
| Fe/Ss pieno |
Scanalatura a V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Metal and flux cored |
Scanalatura a V, zigrinato
 |
≥ 1.2 |
1.0−2.0 |
| Auto protetto (senza gas) |
Scanalatura a V, zigrinato
|
≥ 1.6 |
2.0−3.0 |
| Alluminio |
Scanalatura a U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
Una pressione eccessiva appiattisce il filo e potrebbe danneggiare i fili animati o rivestiti. L’eccessiva pressione, inoltre, causa l’usura indebita dei rulli trainafilo e un aumento del carico sul riduttore. |
|
8.
|

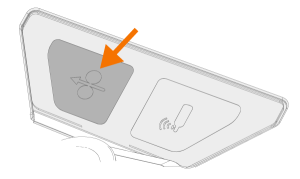

Premere il pulsante di avanzamento intermittente del filo per far avanzare il filo di apporto fino alla torcia di saldatura. Fermarsi quando il filo raggiunge la punta di contatto della torcia di saldatura. |
|
Fare attenzione al filo quando raggiunge la punta di contatto ed esce dalla torcia. |
|
9.
|
Prima di saldare, assicurarsi che i parametri e le impostazioni di saldatura sul pannello di controllo siano conformi alle impostazioni di saldatura. |
>> Per ulteriori informazioni, vedere Uso del pannello di controllo di X5 Manual e Utilizzo del pannello di controllo di X5 AP/APC.
