Installation de la bouteille de gaz et test du débit de gaz
|
Manipuler la bouteille de gaz avec précaution. Si la bouteille de gaz ou son robinet sont endommagés, l'utilisateur risque d'être blessé ! |
|
Toujours fixer correctement la bouteille de gaz à la verticale, sur un support spécial fixé au mur ou au chariot de l'équipement de soudage. Le robinet de la bouteille de gaz doit rester fermé lorsque l'utilisateur ne soude pas. |
|
- En cas d'utilisation d'un chariot de transport avec un support de bouteille de gaz, installer d'abord la bouteille sur le chariot, puis établir les raccordements. - Raccorder la torche de soudage au dévidoir avant d'installer et tester la bouteille de gaz. - Ne pas utiliser tout le contenu de la bouteille. - Toujours utiliser un manodétendeur et un débitmètre testés et approuvés. |
Pour choisir le gaz et l’équipement, contacter votre revendeur Kemppi local.
| 1. | Sans chariot de bouteille de gaz : placez la bouteille de gaz dans un endroit approprié et sécurisé. |

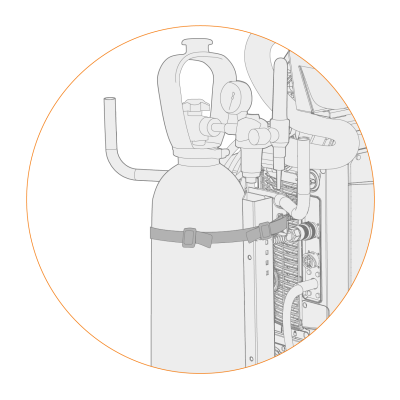

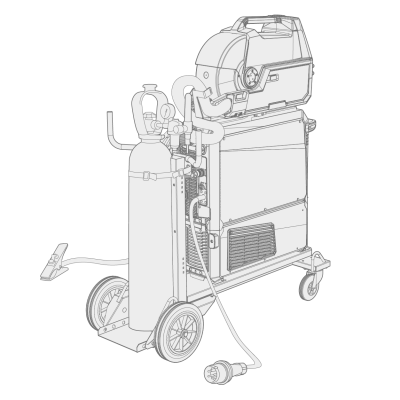

| 2. | Avec un chariot de bouteille de gaz : déplacer la bouteille de gaz sur le support de celui-ci et sécurisez-la avec les sangles et des points de fixation prévus à cet effet. |
| 3. | Si ce n'est pas déjà fait, raccordez le torche de soudage au dévidoir. |
| 4. | Raccorder le tuyau de gaz au dévidoir. |
|
|
En configuration standard, le tuyau de gaz est inclus dans le faisceau de câbles (pour plus d'informations, se reporter à la section Installation des câbles (X5 WF 200, X5 WF 300, X5 WF HD300) ou Installation des câbles (X5 WF HD200)). |
| 5. | Ouvrir le robinet de la bouteille de gaz. |
| 6. | Appuyer sur le bouton de test de gaz dans l'armoire de dévidage afin d'évacuer le gaz de protection précédent et faire passer le nouveau gaz dans le système. |

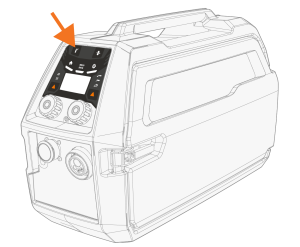

>> Sur le X5 Wire Feeder 200 Manuel, le bouton de test de gaz se trouve sur le panneau de commande :

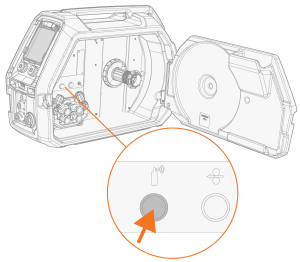

>> Sur le X5 Wire Feeder 300, le bouton de test de gaz se trouve dans l'armoire de dévidage :

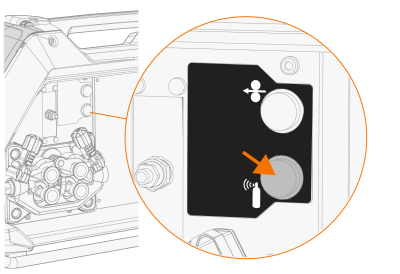

>> Sur le X5 Wire Feeder HD200, le bouton de test de gaz se trouve dans l'armoire de dévidage :

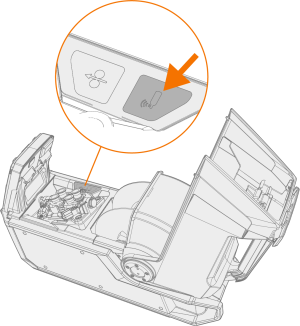

>> Sur le X5 Wire Feeder HD300, le bouton de test de gaz se trouve dans l'armoire de dévidage :
| 7. | Appuyer à nouveau sur le bouton de test de gaz pour régler le débit. Pour la mesure et le réglage, utiliser le rotamètre intégré ou un débitmètre et un régulateur externes. |
|
|
Vous pouvez également utiliser le bouton de test de gaz pour vérifier que le gaz circule correctement dans le système. |
Débits de gaz recommandés (à titre indicatif uniquement) :
| TIG* | MIG** | |
|---|---|---|
| Argon | 5...15 l/min | 10...25 l/min |
| Hélium | 15...30 l/min | - |
| Argon + 18-25 % CO2 | - | 10...25 l/min |
| CO2 | - | 10...25 l/min |
* En fonction de la taille de la buse de gaz.
** En fonction de la taille de la buse de gaz et du courant de soudage.
Réglage du dispositif sécurité-gaz (en option)
Le niveau de sensibilité du dispositif de sécurité-gaz en option (avec le Wire Feeder HD300 uniquement) peut être réglé comme suit.
| 1. | Ouvrez l'armoire du faisceau. |

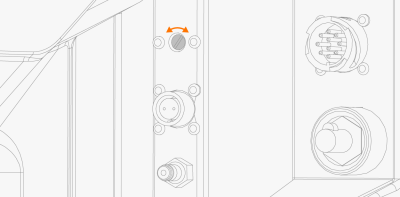

| 2. | Tournez la vis de réglage du dispositif sécurité-gaz à l'aide d'un tournevis à tête plate pour régler la sensibilité dans la direction souhaitée (+/-). |
| 3. | Vérifiez que le dispositif sécurité-gaz fonctionne correctement avec le nouveau réglage. |
Le dispositif sécurité-gaz peut être activé et désactivé dans les réglages du panneau de commande : Panneau de commandes manuel : Paramètres et Panneau de commande AP/APC : Paramètres du poste.
