X5 Wire Feeder HD200
Cette section décrit la structure du manuel, de l'AP et de l'APC du dévidoir X5 HD200.
|
Laissez les capots du dévidoir fermés pendant le soudage, afin de réduire le risque de blessure ou d'électrocution. Laissez également les capots fermés le reste du temps, afin de préserver la propreté de l'intérieur du dévidoir. |
|

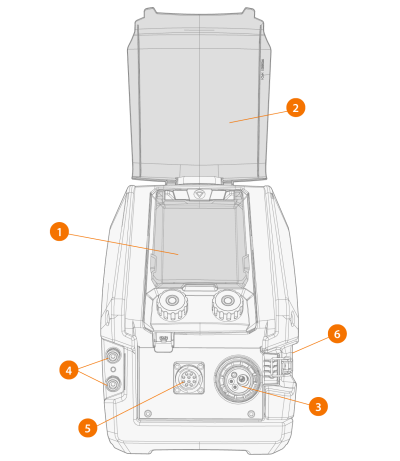

1.
|
Panneau de commande (et couvercle d'affichage du panneau de commande *). |
>> Pour plus d'informations sur le panneau de commandes du dévidoir X5 Wire Feeder HD200 Manuel, consultez Panneau de commande du X5 WF 300 Manual et du HD200 Manual.
>> Pour plus d'informations sur le panneau de commandes du dévidoir X5 Wire Feeder HD200 AP/APC, consultez Panneau de commande AP/APC.
|
2.
|
Couvercle du panneau de commande * |
|
3.
|
Connecteur Euro du câble de soudage |
|
4.
|
Connecteurs des tuyaux d'arrivée et sortie d'eau de refroidissement (avec codage couleur). |
|
5.
|
Connecteur de câble de commande (10 broches) |
|
6.
|
Armoire de dévidage et loquet de porte de l'armoire. |
* Les couvercles de l'écran et du panneau de commande sont fournis en standard. L'un ou l'autre peut être retiré en fonction de vos besoins.

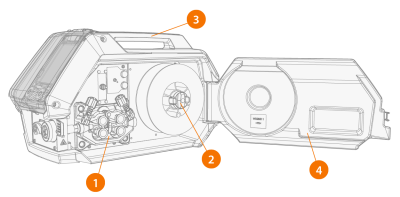

Boîtier de dévidage
|
1.
|
Mécanisme des galets du dévidoir |
|
2.
|
Support de bobine de fil |
>> Pour plus d'informations sur les bobines de fil, consultez Bobine de fil et support (200).
|
4.
|
Porte du boîtier du dévidoir |
|

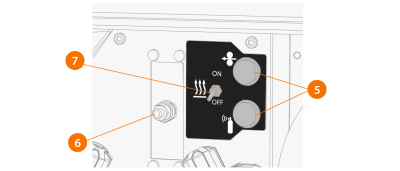

5.
|
Boutons d'avance-fil et de test de gaz |
|
6.
|
Régulateur de débit de gaz de protection |
|
7.
|
Interrupteur du réchauffeur de boîtier (le réchauffeur de boîtier est en option). |
|
Un modèle séparé avec un rotamètre intégré pour le gaz est également disponible. Dans ce cas, la vanne régulateur de débit de gaz est remplacée par le bouton de réglage du rotamètre et l'échelle. |

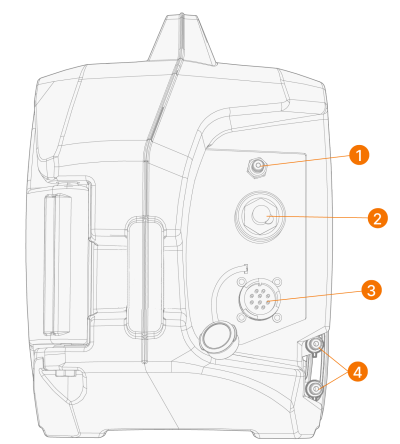

Connecteurs du faisceau
|
1.
|
Connecteur du tuyau de gaz de protection |
|
2.
|
Connecteur du câble courant de soudage (DIX) |
|
3.
|
Connecteur du câble de commande |
|
4.
|
Connecteurs de tuyaux de refroidissement * |
|

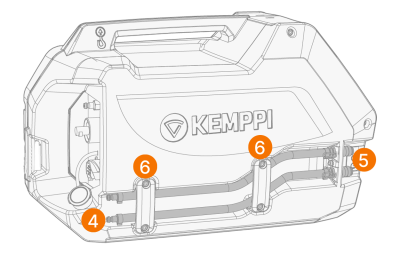

5.
|
Support du connecteur d'entrée et de sortie du liquide de refroidissement |
|
6.
|
Supports de gaines de liquide de refroidissement. |
* Avec le dévidoir X3 HD200, les tuyaux de liquide de refroidissement sont raccordés aux tuyaux de continuation qui sont guidés vers l'avant.
Pour l'installation et la connexion des câbles, consultez Faisceau X5 et Installation des câbles (X5 WF HD200).
Accessoires de fixation du dévidoir
Le dévidoir X5 Wire Feeder HD200 peut être équipé de cadres de protection du dévidoir pour une protection et des options d'installation supplémentaires. Lorsque les cadres de protection sont utilisés, le dévidoir X5 Wire Feeder HD200 peut également être installé au-dessus des postes à souder X5 en utilisant les mêmes accessoires de fixation optionnels qu'avec le dévidoir X5 300. Avec les cadres de protection, il est également possible de se connecter directement au chariot du dévidoir et au chariot à 2 roues.
