Mécanisme du dévidoir

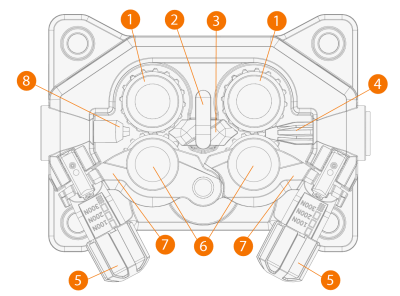

Mécanisme du dévidoir X5 Wire Feeder 300 :
|
1.
|
Galets d'entraînement et broches de montage des galets d'entraînement |
|
2.
|
Clip de blocage du tube guide-fil intermédiaire |
|
3.
|
Tube guide-fil intermédiaire |
|
4.
|
Tube guide-fil d'entrée |
|
6.
|
Goupilles de montage des galets d'entraînement et des galets presseurs. |
|
7.
|
Bras de verrouillage des galets presseurs |
|
8.
|
Tube guide-fil de sortie. |
Pour remplacer les galets d'entraînement du fil, consultez Installation et remplacement des galets d’alimentation.
Pour remplacer le tube guide-fil, consultez Installation et remplacement des tubes guide-fil
