Installation et remplacement des tubes guide-fil

Le mécanisme du dévidoir comporte trois tubes guide-fil. Il est nécessaire de les remplacer en cas de changement de matériau ou de diamètre du fil d'apport.

Pour le remplacement du tube guide-fil de sortie, la torche de soudage doit être détachée.

a.

Tube guide-fil d'entrée

b.

Tube guide-fil intermédiaire

c.

Tube guide-fil de sortie



Sélectionner les nouveaux tubes guide-fil selon les tableaux suivants : Consommables pour dévidoir.

Pour remplacer les tubes guide-fil :

1.

Libérer les bras presseurs et retirer le fil d'apport.

2.

Retirer le tube guide-fil d'entrée (a) et insérer un nouveau tube.

3.

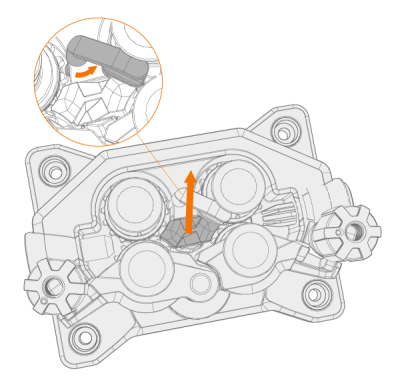

Tourner le clip de verrouillage vers le côté pour libérer le tube guide-fil intermédiaire à remplacer.

4.

Insérer un nouveau tube guide-fil intermédiaire dans son logement et le pousser correctement en place. Vérifier que la flèche de repère pointe dans la direction de dévidage du fil.

5.

Remettre le clip de verrouillage dans sa position d'origine pour bloquer le nouveau tube guide-fil intermédiaire.

6.

Remplacer le tube guide-fil de sortie (c) en poussant l'ancien tube de sortie vers l'extérieur.
