Funciones de partida en caliente y relleno de cráter
Con X5 Wire Feeder 200 Manual, 300 Manual y HD300 M puede utilizar la función de relleno de cráter y ajustar sus parámetros pulsando el botón del menú Ajustes en el panel de control (Uso del panel de control manual X5).
Con X5 Wire Feeder 300 AP/APC puede utilizar las funciones de partida en caliente y relleno de cráter y ajustar sus parámetros en la vista de parámetros de soldadura (Panel de control AP/APC: Parámetros soldadura).
Para las funciones de lógica de disparador en general, consulte Funciones de la lógica del disparador.
Partida en caliente
Cuando esté usando la función de partida en caliente, la soldadura comienza con valores de parámetro distintos a los valores empleados para el resto del trabajo de soldadura. Esta función puede usarse, por ejemplo, al soldar materiales gruesos, cuando el uso de potencia adicional (calor) al principio contribuye a asegurar la alta calidad de la soldadura.
Cuando se utiliza la lógica de disparador 2T, la partida en caliente se desarrolla durante el periodo de tiempo preestablecido.

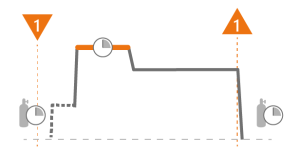

Partida en caliente con 2T:
Cuando se utiliza la lógica de disparador 4T, la partida en caliente comienza cuando se presiona el disparador y comienza la soldadura, y dura hasta que se suelta el disparador.

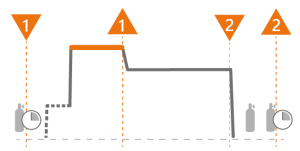

Partida en caliente con 4T:
Notas adicionales:
• | El ajuste del tiempo de pendiente de partida en caliente establece el tiempo de transición de la fase de partida en caliente al nivel de corriente de soldadura normal. |
• | El nivel y el tiempo de partida en caliente sólo son ajustables en la lógica de disparador 2T. |
• | El ajuste fino de partida en caliente (voltaje) es ajustable con los procesos 1-MIG, Pulse, DPulse, WiseThin+ y Max Speed. |
Relleno de cráteres
Al soldar con una potencia elevada, normalmente se forma un cráter al final de la soldadura. La función de relleno de cráteres disminuye gradualmente la potencia de soldadura/la velocidad de alimentación del alambre al final del trabajo de soldadura, de manera que el cráter puede rellenarse empleando un nivel de potencia inferior.
Cuando se emplea la lógica del disparador 2T, al soltar el disparador, se desencadena la secuencia del relleno de cráteres. El relleno de cráter dura el período de tiempo predefinido.

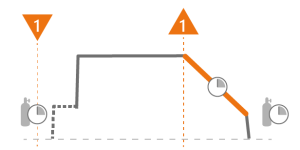

Relleno de cráter con procesos MIG automáticos/sinérgicos y 2T:

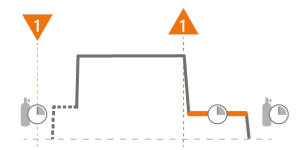

Relleno de cráter con proceso MIG manual y 2T:
Cuando se utiliza la lógica de disparador 4T, al pulsar el disparador durante la soldadura se inicia la secuencia de relleno de cráter. El sistema permanece en el nivel de acabado del relleno de cráteres hasta que se suelta el disparador. Soltar inmediatamente el disparador finaliza la secuencia del relleno de cráteres.

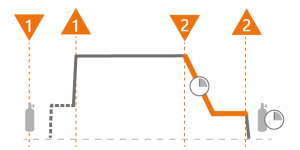

Relleno de cráter con 4T:
Notas adicionales:
• | Ajuste fino del relleno de cráter (voltaje) es ajustable con procesos 1-MIG, Pulse, DPulse, WiseThin+ y MaxSpeed. |
• | En el proceso MIG manual, el tiempo de relleno de cráteres, la velocidad de alimentación del alambre y el voltaje de relleno de cráteres se pueden ajustar, pero las configuraciones del nivel de relleno de cráter no están disponibles. |
• | En los procesos MIG automáticos/sinérgicos, se pueden ajustar el ajuste fino del relleno de cráteres, el tiempo y el nivel, pero las configuraciones de la velocidad de alimentación del alambre y el voltaje de relleno de cráteres no están disponibles. |

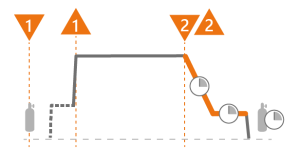

Relleno de cráter con temporizador
La opción de temporizador de relleno de cráter está disponible solo con lógica de disparador 4T y en procesos MIG automáticos/sinérgicos. Permite establecer una duración fija para el nivel de término relleno de cráteres. Cuando se selecciona la función de relleno de cráter con temporizador y se establece el tiempo de nivel final de relleno de cráteres, la secuencia de relleno de cráter se detendrá después de la duración preestablecida, incluso si el gatillo se mantiene presionado.
En el modo temporizador, el parámetro de tiempo de nivel final de relleno de cráteres afecta la duración del nivel final, y el parámetro de tiempo de relleno de cráteres afecta el tiempo de pendiente (la duración de la transición desde el nivel de soldadura o el nivel inicial de relleno de cráteres hasta el nivel final).
Si se suelta el disparador y se vuelve a pulsar durante la secuencia de relleno de cráter, el relleno de cráter se detiene.
Notas adicionales:
• | En los procesos MIG automáticos/sinérgicos, se pueden ajustar el ajuste fino del relleno de cráteres, el tiempo y el nivel, pero las configuraciones de la velocidad de alimentación del alambre y el voltaje de relleno de cráteres no están disponibles. |
• | Ajuste fino del relleno de cráter (voltaje) es ajustable con procesos 1-MIG, Pulse, DPulse, WiseThin+ y MaxSpeed. |
Símbolos:
![]() |
Función |
![]() |
Pulsación del disparador (hacia abajo) |
![]() |
Arranque lento |
![]() |
Disparador de liberación (arriba) |
![]() |
Establecer duración |
![]() |
Pregás / posgás |
