Panel de control AP/APC: Parámetros soldadura

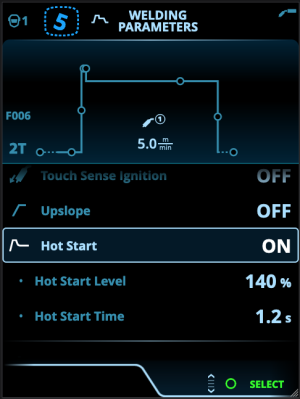

La vista Parámetros de soldadura incluye una curva de inicio y parada para ver y ajustar los parámetros más importantes de una soldadura. La sección inferior de la vista enumera los ajustes disponibles para el proceso de soldadura seleccionado. La selección del proceso de soldadura se basa en el canal de memoria activo y sus configuraciones.

Muchos de los parámetros de soldadura son específicos del proceso de soldadura, son visibles y están disponibles para su ajuste.

Ajuste de los parámetros de soldadura

Gire la perilla de control derecha para resaltar el parámetro de soldadura deseado.

Presione la perilla de control derecha para seleccionar el parámetro de soldadura que desea ajustar.

Gire la perilla de control derecha para ajustar el valor del parámetro de soldadura.

>> Dependiendo del parámetro que se vaya a ajustar, consulte también la tabla de parámetros de soldadura mostrada abajo para obtener más detalles.

Confirme el nuevo valor/selección y cierre la vista de ajuste presionando la perilla de control derecha.

Guardar parámetros de soldadura para su uso posterior

Se crea automáticamente un canal de trabajo para los parámetros de soldadura modificados. Para guardar los parámetros de soldadura establecidos en un canal de memoria, realice una de las siguientes acciones:

•

Opción de canal activo rápido: Mantenga presionado el botón de acceso directo de Canales durante aproximadamente 2 segundos.

>> Esto guardará la configuración de los parámetros en el canal actualmente activo, reemplazando la configuración de los parámetros anteriores.

•

Opción de vista de canales: vaya a la vista de canales y guarde la configuración de los parámetros en un nuevo canal.

>> Consulte Panel de control AP/APC: Canales para obtener más información.

Parámetros de soldadura y descripciones de características

Parámetros de soldadura MIG y 1-MIG

Los parámetros enumerados aquí están disponibles para el ajuste con los procesos MIG y 1-MIG.

Parámetro	Valor del parámetro	Descripción
Proceso	MIG, 1-MIG, Pulse, DPulse, WiseRoot+, WiseThin+, MAX Cool, MAX Speed, MAX Position	Esta selección del proceso de soldadura MIG depende del programa de soldadura activo, así como del tipo de equipo utilizado. Para obtener más información sobre procesos adicionales, consulte Guía adicional para funciones y características.
Lógica del gatillo	2T, 4T	Las pistolas de soldar pueden tener varios modos alternativos de operación del gatillo (lógicas del disparador). Los más comunes son 2T y 4T. En el modo 2T, usted mantiene presionado el gatillo durante la soldadura. En el modo 4T, usted presiona y suelta el gatillo para iniciar o detener la soldadura. Consulte la sección Funciones de la lógica del disparador para obtener más información.
Temporizador de ciclo	ON/OFF Predeterminado = OFF	El temporizador de ciclo es una función de soldadura que produce automáticamente una o varias soldaduras de duración predefinida. Consulte la sección Temporizador de ciclo para obtener más información.
- Tiempo de arco de ciclo	0.0 ... 60,0 s Predeterminado = 2.0 s
- Pausa de ciclo	ON/OFF Predeterminado = OFF
- Tiempo de pausa de ciclo	0.1 ... 3,0 s, intervalo 0,1 s Predeterminado = 0,1 s
Pregas	0.0 ... 9,9 s, Auto, intervalo de 0,1 0,0 = OFF	Función de soldadura que inicia el flujo de gas de protección antes de que se encienda el arco. Esto garantiza que el metal no entre en contacto con el aire al inicio de la soldadura. El valor del tiempo es programado por el usuario. Se utiliza para todos los metales, pero especialmente para acero inoxidable, aluminio y titanio.
Arranque lento	10...90 %, Auto, intervalo de 1	La función de Partida Lenta establece la velocidad de alimentación del alambre antes que se encienda el arco de soldadura, es decir, antes de que el alambre de relleno entre en contacto con la pieza de trabajo. Cuando el arco se enciende, la velocidad de alimentación del alambre pasa automáticamente a la velocidad normal configurada por el usuario. La función de Partida Lenta está siempre encendida.
TSI	AUTO/ON/OFF	Touch Sense Ignition (TSI) entrega un mínimo de salpicaduras y estabiliza el arco inmediatamente después de la ignición.
Velocidad de alimentación del alambre	0.50 ... 25 m/min, intervalo de 0,05 o 0,1 Predeterminado = 5,00 m/min	Ajuste de la velocidad de alimentación del alambre. Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1.
Velocidad de alimentación del alambre mínima	Mín./Máx. = 0,5 ... 25 m/min, intervalo de 0,1 Predeterminado = 0,5 m/min	Límites mínimos y máximos para el ajuste de la velocidad de alimentación del alambre.
Velocidad de alimentación del alambre máxima	Mín./Máx. = 0,5 ... 25 m/min, intervalo de 0,1 Predeterminado = 25 m/min
Voltaje	Mín./Máx. = según las especificaciones del equipo de soldadura, paso 0.1	Ajuste del voltaje de soldadura y los límites mínimo y máximo para el ajuste del voltaje de soldadura. Estos parámetros solo están disponibles para el ajuste en MIG. en 1-MIG el voltaje es definido por el programa de soldadura.
Dinámicas	-10.0 ... +10,0, intervalo de 0,2 Predeterminado = 0	Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco. (No disponible con WiseRoot+, MAX Cool y MAX Speed).
Relleno de cráteres	ON/OFF	Al soldar con una potencia elevada, normalmente se forma un cráter al final de la soldadura. La función de Relleno de Cráteres disminuye la potencia de soldadura y la velocidad de alimentación del alambre al final del trabajo de soldadura, de manera que el cráter puede rellenarse empleando un nivel de potencia inferior. Con el proceso manual MIG, el usuario preestablece la duración de llenado del cráter, la velocidad de alimentación del alambre y el voltaje. Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1. Consulte la sección Funciones de partida en caliente y relleno de cráter para obtener más información. Para otros procesos, consulte las tablas de parámetros siguientes.
- Tiempo de relleno de cráteres	0.0 ... 10,0 s, Auto, intervalo de 0,1 Predeterminado = 1,0 s
- Velocidad de alimentación del alambre relleno de cráteres	0.5 ... 25,0 m/min, Auto, intervalo de 0,05 o 0,1 Predeterminado = 5 m/min
- Voltaje de relleno de cráteres	400 A: 8 ... 45 V, Auto 500A: 8 ... 50 V, Auto Intervalos de 0,1 V Predeterminado = 18 V
Corriente posterior	-30 ... +30	La configuración de la corriente posterior afecta la longitud del alambre al final de la soldadura, por ejemplo, para evitar que el alambre se detenga demasiado cerca del baño de fusión. Esto también permite la longitud óptima del alambre para el inicio de la próxima soldadura.
Modo de detención de alimentación del alambre (Modo de detención WF)	OFF/ON Predeterminado = OFF	La función de modo de detención de alimentación del alambre evita que el alambre de relleno se adhiera a la punta de contacto cuando finaliza la soldadura.
Postgas	0.0 ... 9,9 s, Auto, intervalo de 0,1 0,0 = OFF	Función de soldadura que mantiene el flujo de gas de protección después de que el arco se haya extinguido. Esto asegura que la soldadura en caliente no entre en contacto con el aire después de que se extinga el arco, protegiendo la soldadura y también el electrodo. Usado para todos los metales. Especialmente el acero inoxidable y el titanio requieren tiempos de postgas más prolongados.

Parámetros de soldadura 1-MIG

Los parámetros enumerados aquí están disponibles en el ajuste con el proceso 1-MIG.

Parámetro	Valor del parámetro	Descripción
Lógica del gatillo	2T, 4T, Powerlog (2 o 3 niveles)	Las pistolas de soldar pueden tener varios modos alternativos de operación del gatillo (lógicas del disparador). Los más comunes son 2T y 4T. En el modo 2T, usted mantiene presionado el gatillo durante la soldadura. En el modo 4T, usted presiona y suelta el gatillo para iniciar o detener la soldadura. Tenga en cuenta que si activa Powerlog, abre ajustes adicionales de Powerlog en la Vista de parámetros de soldadura. Consulte la sección Funciones de la lógica del disparador para obtener más información.
Rampa de subida de corriente	ON/OFF	La rampa de subida de corriente (upslope) es una función de soldadura que determina el tiempo durante el cual la corriente de soldadura aumenta gradualmente hasta el nivel de corriente de soldadura deseado al comienzo de la soldadura. El nivel de inicio de la rampa de subida de corriente y el tiempo son preestablecidos por el usuario.
- Nivel de inicio del ascenso	10 ... 100 %, Auto, intervalo de 1 Predeterminado = 50
- Tiempo de ascenso	0.1 ... 5 s, Auto, intervalo de 0,1 Predeterminado = 0.10
Hot start (Partida en caliente)	ON/OFF	Función de soldadura que utiliza una mayor o menor velocidad de alimentación del alambre y corriente de soldadura al inicio de la soldadura. Después del tiempo de Hot start, la corriente cambia al nivel de corriente de soldadura normal. Esto facilita el inicio de la soldadura, especialmente con materiales de aluminio. El ajuste del tiempo de pendiente de partida en caliente establece el tiempo de transición de la fase de partida en caliente al nivel de corriente de soldadura normal. El nivel y el tiempo de partida en caliente sólo son ajustables en la lógica de disparador 2T. El ajuste fino de partida en caliente (voltaje) es ajustable con los procesos 1-MIG, Pulse, DPulse, WiseThin+ y Max Speed. Consulte la sección Funciones de partida en caliente y relleno de cráter para obtener más información.
- Nivel de partida en caliente (Hot start level)	-50 ... +200 %, Auto, intervalo de 1 Predeterminado = 40
- Ajuste fino de partida en caliente	-10,0 ... +10,0, intervalo de 0,1 Predeterminado = 0,0
- Tiempo de partida en caliente (Hot start time)	0,1 ... 9,9 s, Auto, intervalo de 0,1 Predeterminado = 1,2 s
- Tiempo de pendiente de partida en caliente	0,0 ... 10,0 s, intervalo de 0,1 s Predeterminado = 0,0 s
Función Wise	Ninguno, WiseFusion, WisePenetration, WiseSteel	Tras la selección, se abre una lista de funciones Wise disponibles. Para obtener más información sobre estas funciones, consulte Guía adicional para funciones y características. (No disponible con WiseRoot+, WiseThin+, MAX Cool, MAX Speed y MAX Position).
Ajuste fino	Ejemplo: -10.0 ... +10,0 V * Intervalos de 0,1 V	Ajuste fino del voltaje de soldadura. * El rango de voltaje para el ajuste fino está definido por el programa de soldadura activo.
Relleno de cráteres	OFF/ON/TEMPORIZ.	Al soldar con una potencia elevada, normalmente se forma un cráter al final de la soldadura. La función de Relleno de Cráteres disminuye la potencia de soldadura y la velocidad de alimentación del alambre al final del trabajo de soldadura, de manera que el cráter puede rellenarse empleando un nivel de potencia inferior. La opción de temporizador de relleno de cráter solo está disponible en la lógica de disparador 4T. Permite establecer una duración fija para el nivel final. Ajuste fino del relleno de cráter (voltaje) es ajustable con procesos 1-MIG, Pulse, DPulse, WiseThin+ y MaxSpeed. Consulte la sección Funciones de partida en caliente y relleno de cráter para obtener más información.
- Nivel inicial de relleno de cráteres	10 ... 150 %, Auto, intervalo de 1 Predeterminado = 100
- Tiempo de relleno de cráteres	0,1 ... 10,0 s, Auto, intervalo de 0,1 Predeterminado = 1,0 s
- Nivel final de relleno de cráteres	10 ... 150 %, Auto, intervalo de 1 Predeterminado = 30
- Tiempo de nivel final de relleno de cráteres	OFF ... 10,0 s, paso 0,1 Predeterminado = OFF
- Ajuste fino del relleno de cráteres	-10,0 ... +10,0, intervalo de 0,1 Predeterminado = 0,0
Corriente	10 ... tamaño de máquina A, intervalo de 1 Predeterminado = 50 A	Ajuste de corriente de soldadura solo con WisePenetration+.

Parámetros de soldadura Pulse/DPulse

Los parámetros enumerados aquí están disponibles para su ajuste además de los parámetros de soldadura MIG y 1-MIG cuando se conecta una fuente de potencia X5 Pulse. DPulse = proceso de doble pulso.

Parámetro	Valor del parámetro	Descripción
Corriente pulsada %	-10 ... +15 %, intervalo de 1	El ajuste fino de la corriente pulsada en relación con la corriente con los procesos de soldadura Pulse y DPulse.
Ratio de DPulse	10 ... 90 %, intervalo de 1	Esto ajusta el porcentaje de tiempo del doble pulso, es decir, cuánto dura el doble pulso en el primer nivel de pulso. El segundo nivel de pulso se determina en relación con la configuración del primer nivel.
Frecuencia de DPulse	0.4 ... 8,0 Hz, Auto, intervalo de 0,1	Esto ajusta la frecuencia de doble pulso. El tiempo que transcurre desde el inicio del primer nivel hasta el final del segundo nivel.
Nivel 1 de DPulse: Velocidad de alimentación del alambre	0.50 ... 25 m/min, intervalo de 0,05 o 0,1	Velocidad de alimentación de alambre del primer nivel de doble pulso (y valores mínimos/máximos de la velocidad de alimentación de alambre). Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1.
Nivel 1 de DPulse: Ajuste fino	-10 ... +10, intervalo de 1	Ajuste fino del voltaje de soldadura.
Nivel 1 de DPulse: Dinámicas	-10.0 ... +10,0, intervalo de 0,2 Predeterminado = 0	Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco.
Nivel 2 de DPulse: Velocidad de alimentación del alambre	0.50 ... 25 m/min, intervalo de 0,05 o 0,1	Velocidad de alimentación de alambre del segundo nivel de doble pulso. La velocidad de alimentación de alambre del 2.º nivel de DPulse cambia automáticamente cuando se ajusta la configuración de velocidad de alimentación de alambre del 1.º nivel de DPulse. Cuando la velocidad de alimentación del alambre es menor a 5 m/min, el paso de ajuste es 0,05 y cuando la velocidad de alimentación del alambre es 5 m/min o más, el paso de ajuste es 0,1.
Nivel 2 de DPulse: Ajuste fino	-10 ... +10, intervalo de 1	Ajuste fino del voltaje de soldadura.
Nivel 2 de DPulse: Dinámicas	-10.0 ... +10,0, intervalo de 0,2 Predeterminado = 0	Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco.

Parámetros de MAX Speed

Los parámetros enumerados aquí son específicos del proceso MAX Speed.

Parámetro	Valor del parámetro	Descripción
Frecuencia de MAX Speed	100 ... 800 Hz, Auto intervalo de 10	Configuración de frecuencia de MAX Speed.

Parámetros de MAX Position

Los parámetros enumerados aquí son específicos del proceso de MAX Position.

Parámetro	Valor del parámetro	Descripción
Frecuencia de MAX Position	-0.5 ... +0,5 Hz, intervalo de 0,1 Predeterminado = 0	Ajuste fino de frecuencia de MAX Position.
Corriente pulsada %	-10 … 15 %, intervalo de 1 Predeterminado = 0	Configuración de la corriente pulsada de MAX Position.
Espesor de la placa	3.0 ... 12.0 mm	Configuración del espesor de la placa de MAX Position.

Parámetros de soldadura TIG

Los parámetros enumerados aquí están disponibles en el ajuste con el proceso TIG.

Parámetro	Valor del parámetro	Descripción
Lógica del gatillo	2T, 4T	Las pistolas de soldar pueden tener varios modos alternativos de operación del gatillo (lógicas del disparador). Los más comunes son 2T y 4T. En el modo 2T, usted mantiene presionado el gatillo durante la soldadura. En el modo 4T, usted presiona y suelta el gatillo para iniciar o detener la soldadura.
Postgas	0.0 ... 30.0 s, paso 0,1 0,0 = OFF	Función de soldadura que mantiene el flujo de gas de protección después de que el arco se haya extinguido. Esto asegura que la soldadura en caliente no entre en contacto con el aire después de que se extinga el arco, protegiendo la soldadura y también el electrodo. Usado para todos los metales. Especialmente el acero inoxidable y el titanio requieren tiempos de postgas más prolongados.
Corriente	10 ... tamaño de máquina A, intervalo de 1 Predeterminado = 50 A	Ajuste de corriente de soldadura.
Límite corriente mín.	Mín./Máx. = 10 - tamaño de máquina A, intervalos de 1 Predeterminado = 10 A	Límites mínimos y máximos para el ajuste de la corriente.
Límite corriente máx.	Mín./Máx. = 10 - tamaño de máquina A, intervalos de 1 Predeterminado = 10 A	Límites mínimos y máximos para el ajuste de la corriente.

Parámetros de soldadura MMA

Los parámetros enumerados a continuación se pueden ajustar con el procedimiento MMA.

Parámetro	Valor del parámetro	Descripción
Dinámicas	-10.0 ... +10,0, intervalo de 0,2 Predeterminado = 0	Controla el comportamiento del cortocircuito del arco. Cuanto menor sea el valor, más suave será el arco, cuanto mayor sea el valor, más áspero será el arco.
Nivel de partida en caliente	-30 ... +30 Predeterminado = 0	Función de soldadura que utiliza una corriente de soldadura más alta o más baja al comienzo de la soldadura. Después del tiempo de Hot start, la corriente cambia al nivel de corriente de soldadura normal. Esto facilita el inicio de la soldadura, especialmente con materiales de aluminio. En MMA, el nivel Hot Start es preestablecido por el usuario.
Corriente	10 ... tamaño de máquina A, intervalo de 1 Predeterminado = 50 A	Ajuste de corriente de soldadura.
Límite corriente mín.	Mín./Máx. = 10 - tamaño de máquina A, intervalos de 1 Predeterminado = 10 A	Límites mínimos y máximos para el ajuste de la corriente.
Límite corriente máx.	Mín./Máx. = 10 - tamaño de máquina A, intervalos de 1 Predeterminado = 10 A	Límites mínimos y máximos para el ajuste de la corriente.
Ruptura de arco	OFF, 30...60 V, intervalo 1 Predeterminado = OFF	Determina el punto donde se extingue el arco en relación con la longitud del arco en la soldadura MMA.

Parámetros de resanado

Los parámetros enumerados aquí están disponibles para el ajuste con el proceso de resanado.

Parámetro	Valor del parámetro	Descripción
Corriente	10 ... tamaño de máquina A, intervalo de 1 Predeterminado = 50 A	Ajuste de corriente.
Límite corriente mín.	Mín./Máx. = 10 - tamaño de máquina A, intervalos de 1 Predeterminado = 10 A	Límites mínimos y máximos para el ajuste de la corriente.
Límite corriente máx.	Mín./Máx. = 10 - tamaño de máquina A, intervalos de 1 Predeterminado = 10 A	Límites mínimos y máximos para el ajuste de la corriente.
Nivel de partida en caliente	-30 ... +30 Predeterminado = 0	Función de soldadura que utiliza una corriente mayor o menor al inicio del proceso.

Para obtener más información sobre las características y funciones de soldadura adicionales, consulte Guía adicional para funciones y características.
