Instalación de la bombona de gas y prueba del flujo de gas

Tenga cuidado al manipular las botellas de gas. ¡Existe riesgo de lesiones si la botella de gas o la válvula de la botella están dañadas!
Asegure siempre la botella de gas correctamente en posición vertical a un soporte especial en la pared o en el carro del equipo de soldadura. Mantenga siempre la válvula de la botella de gas cerrada cuando no esté soldando.
- Si se utiliza una unidad de transporte con espacio para cilindros de gas, primero instale el cilindro de gas en la unidad de transporte y luego realice las conexiones.
- Instale la pistola de soldar en el alimentador de alambre antes de instalar y probar el cilindro de gas.
- No utilice todo el contenido del cilindro.
- Use siempre un regulador y un medidor de flujo aprobado y controlado.

Póngase en contacto con su distribuidor local de Kemppi para elegir el gas y el equipo.

1. Sin carro para el cilindro de gas: coloque el cilindro de gas en un lugar adecuado y seguro.

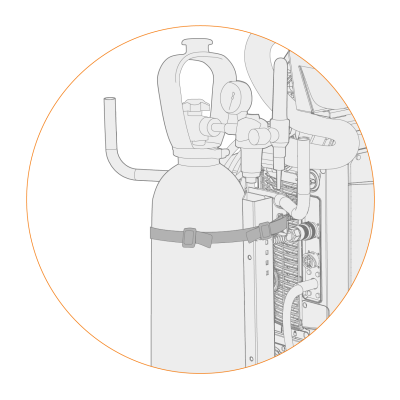

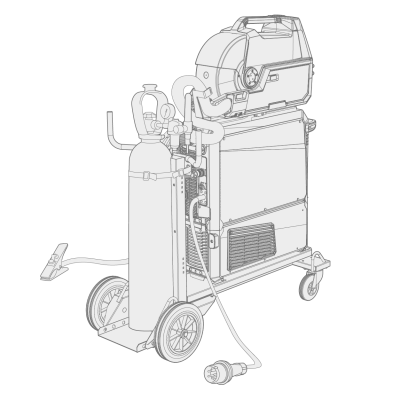

2. Con el carro para el cilindro gas: desplace el cilindro en el soporte de la unidad de transporte y fíjelo en su sitio con las correas y los puntos de sujeción proporcionados.

3. Si aún no lo ha hecho, conecte la pistola de soldar al alimentador de alambre.
4. Conecte la manguera de gas al alimentador de alambre.
En una configuración estándar, la manguera de gas se incluye en el paquete de cables de interconexión (para obtener más información, consulte Instalación de cables).
5. Abra la válvula del cilindro de gas.
6. Presione el botón de prueba de gas en el armario del alimentador de alambre para eliminar el gas de protección anterior y hacer que el nuevo gas acceda al sistema.

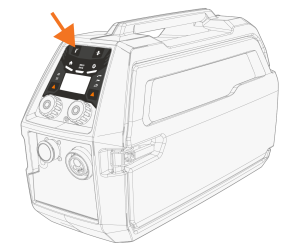

>>  Con X5 Wire Feeder 200 Manual, el botón de prueba de gas se encuentra en el panel de control:

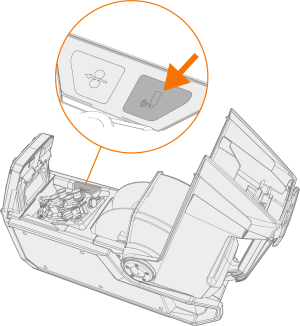

>>  Con X5 Wire Feeder 300, el botón de prueba de gas se encuentra en el armario de alimentación de alambre:

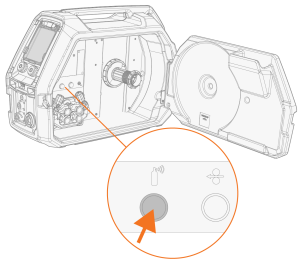

>>  Con X5 Wire Feeder 300 HD, el botón de prueba de gas se encuentra en el armario de alimentación de alambre:

7. Presione el botón de prueba de gas nuevamente para ajustar el flujo de gas. Utilice el rotámetro incorporado o un regulador y medidor de flujo externo para medir y ajustar.
Use también el botón de prueba de gas para comprobar que los gases fluyen adecuadamente por el sistema.



Flujo de gas recomendado (solo a título orientativo):

  TIG* MIG**
Argón 5...15 l/min 10...25 l/min
Helio 15...30 l/min -
Argón + 18-25 % de CO2 - 10...25 l/min
CO2 - 10...25 l/min

* Según el tamaño de la boquilla de gas.

** Según el tamaño de la boquilla de gas y la corriente de soldadura.

Ajuste del guardián de gas (opcional)

El nivel de sensibilidad del guardián de gas opcional (sólo con X5 Wire Feeder HD300) puede ajustarse de la siguiente manera.

1. Abra el armario del cable de interconexión.

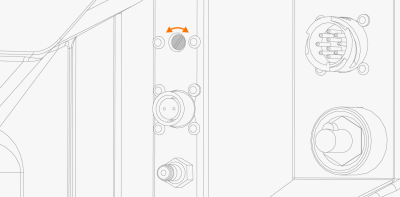

2. Gire el tornillo de ajuste del guardián de gas con un destornillador plano para ajustar la sensibilidad en la dirección deseada (+/-).

3. Compruebe que el guardián de gas funciona correctamente con el nuevo ajuste.

El guardián de gas puede activarse y desactivarse en los ajustes del panel de control: Panel de control manual: Configuración y Panel de control AP/APC: Configuración del dispositivo.
