Mecanismo de alimentación del alambre

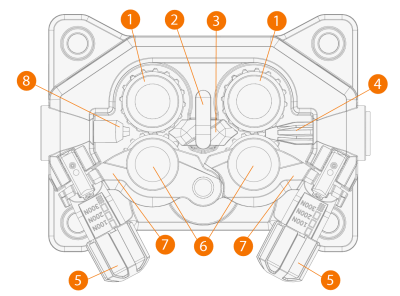

Mecanismo de alimentación del alambre de X5 Wire Feeder 300:

1. Rodillos motrices y tapas de montaje del rodillo motriz
2. Clip de bloqueo del tubo guía central
3. Tubo guía central
4. Tubo guía interior
5. Manillas de presión
6. Rodillos de presión y pasadores de montaje del rodillo de presión
7. Brazos de bloqueo de los rodillos de presión
8. Tubo guía de salida.



Para sustituir los rodillos de alimentación de alambre, consulte Instalación y sustitución de rodillos de alimentación.

Para sustituir los tubos de alambre, consulte Instalación y sustitución de tubos de guía de alambre
