Instalación y sustitución de tubos de guía de alambre
El mecanismo de alimentación del alambre incluye tres tubos de guía de alambre. Cámbielos cuando el diámetro del alambre de relleno crezca o el material cambie.
|
Al reemplazar el tubo de guía de salida, la pistola de soldar debe estar separada. |
Seleccione los nuevos tubos guía de alambre de acuerdo con las siguientes tablas: Consumibles para el alimentador de alambre.
Para reemplazar los tubos de guía de alambre:
|
1.
|
Separe los brazos de presión y retire el alambre de relleno del sistema. |
|
2.
|
Extraiga el tubo guía de entrada (a) y coloque uno nuevo en su lugar. |
|
3.
|

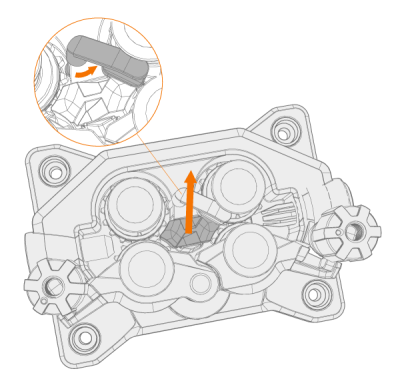

Gire el clip de bloqueo a un lado para sacar el tubo guía medio (b) para reemplazarlo. |
|
4.
|
Coloque un nuevo tubo de guía central en su ranura y empújelo hasta su posición correcta. Asegúrese de que la flecha de la marca apunta a la dirección del alambre. |
|
5.
|
Gire el clip de bloqueo hacia atrás para bloquear el nuevo tubo del medio. |
|
6.
|
Vuelva a colocar el tubo guía de salida (c) empujando el viejo tubo de salida hacia afuera en cualquier dirección. |
