X5 Wire Feeder 300

Dieser Abschnitt beschreibt den Aufbau von X5 Wire Feeder 300 Manual and 300 AP/APC.

Modellspezifische Abweichungen können auftreten.

1. Bedienpanel (und aufklappbare Bedienpanelabdeckung)

>>  Für weitere Angaben zum Bedienpanel des X5 Wire Feeder 300 AP/APC siehe Bedienpanel AP/APC.

>>  Für weitere Informationen zum Bedienpanel des X5 Wire Feeder 300 Manual siehe Manuelles Bedienpanel.

2. Abdeckung

>>  Gehäusedeckel des Drahtvorschubs

>>  Griff

Halten Sie die obere Abdeckung des Drahtvorschubs während des Schweißens geschlossen, um die Verletzungsgefahr und/oder das Risiko eines Stromschlags zu reduzieren. Halten Sie die obere Abdeckung auch sonst geschlossen, um das Innere des Drahtvorschubs sauber zu halten.
Der Griff ist für das Tragen über kurze Strecken gedacht. Das vorübergehende Aufhängen des Geräts am Griff mit Schlingen (z.B. zum Bewegen) ist erlaubt.
3. Verschluss der oberen Abdeckung
4. Euro-Stecker für Schweißkabelanschluss
5. Steuerkabelanschluss
6. Anschlüsse für Kühlmitteleinlass und -auslass (farbcodiert)
7. Synchronisationsanschluss für Zwischenvorschubgerät
8. Nur X5 Wire Feeder 300 AP/APC: Anschluss des Spannungssensorkabels
Siehe die Bedienpaneleinstellungen für die unterstützten Zwischenvorschubgeräte.

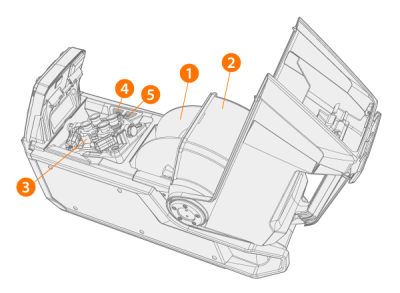

Innenansicht des Drahtvorschubs (Drahtvorschubgehäuse)

1. Drahtspule

>>  Für weitere Informationen zu den Drahtspulen siehe Drahtspulen und Naben (300).

2. Verriegelbare Drahtspulenabdeckung
3. Drahtvorschub-Rollmechanismus
4. Drahtvorschubtaste

>>  Führen Sie den Zusatzwerkstoff vorwärts (bei abgeschaltetem Lichtbogen).

5. Gastesttaste

>>  Testet den Schutzgasfluss und spült die Gasleitung.

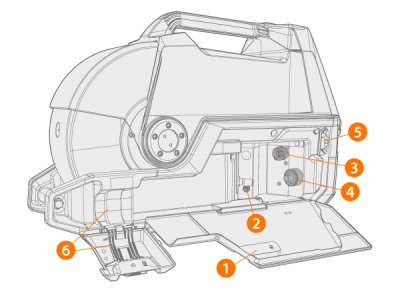

Innenansicht des Drahtvorschubs (Kabelanschlussfach)

1. Abdeckung und Verriegelung des Kabelanschlussfaches
2. Anschluss für Schutzgasschlauch
3. Steuerkabelanschluss
4. Schweißkabelanschluss
5. Befestigungsschlitz für Kühlmittelschlauch
6. Zugentlastung des Zwischenkabels

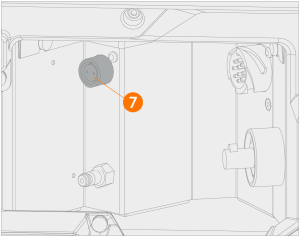

7. X5 Wire Feeder 300 AP/APC: Anschluss des Spannungssensorkabels für Schlauchpaket

Montage und Anschluss der Kabel siehe X5 Zwischenschlauchpaket und Installation der Kabel.

Falls mit einem Rotameter für Gas ausgestattet, befindet sich dieser auch im Schlauchpaketgehäuse.

Zubehör zur Befestigung von Drahtvorschüben

Der X5 Wire Feeder 300 kann mit den folgenden optionalen Befestigungssätzen auf einer Stromquelle des Typs X5 installiert werden:

Feststehende Befestigungsplatten und Verriegelungsmechanismus für einen Drahtvorschub
Drehplatte mit Verriegelungsmechanismus für einen Drahtvorschub
Drehplatte mit zwei Verriegelungsmechanismen für zwei Drahtvorschübe
Drehplatte mit Gegengewichtsarm für einen Drahtvorschub
