Drahtvorschubmechanismus

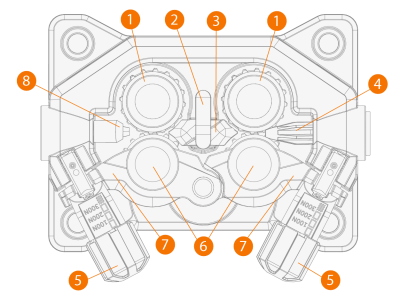

Drahtvorschubmechanismus des X5 Wire Feeder 300:

1.

Antriebsrollen und Antriebsrollenbefestigungskappen

2.

Verriegelungsclip für mittleres Führungsrohr

3.

Mittleres Führungsrohr

4.

Einführungsrohr

5.

Druckgriffe

6.

Andruckrollen und Andruckrollenbefestigungsbolzen

7.

Verriegelungsarme für Andruckrollen

8.

Auslassrohr



Austausch der Drahtvorschubrollen siehe Installation und Austausch der Vorschubrollen.

Austausch der Drahtvorschubröhrchen siehe Installieren und Ersetzen von Drahtführungsrohren
