Installation und Austausch der Vorschubrollen

Die hier beschriebene Installationsmethode ist beim X5 Wire Feeder 200 und beim X5 Wire Feeder 300 gleich. Modellspezifische Abweichungen bei der optischen Erscheinung und der Positionierung können auftreten.

Die Drahtvorschubrollen ersetzen, wenn sich Material und Durchmesser des Zusatzwerkstoffs ändern.

Die neuen Drahtvorschubrollen gemäß den Tabellen hier auswählen: Drahtvorschub-Verschleißteile.

Ersetzen der Drahtvorschubrollen:

1.

Öffnen Sie das Drahtvorschubgehäuse.

2.

Lösen Sie die Druckgriffe des Drahtvorschubmechanismus.

3.

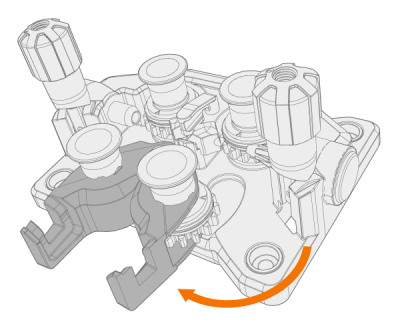

Öffnen Sie die Druckhebel, um die Vorschubrollen zu lösen.

4.

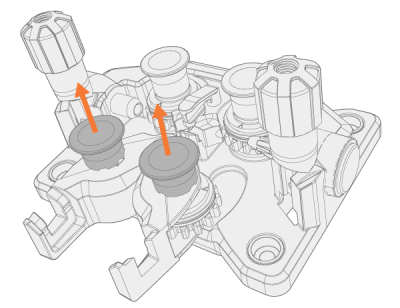

Entfernen Sie die Befestigungsstifte der Druckvorschubrolle, indem Sie daran ziehen.

An den Montagebolzen der Druckrollen sind Zentralachsen befestigt, während die Zentralachsen der Antriebsrollen als Antriebswellen fungieren, die direkt am Drahtvorschubmechanismus/Motor befestigt sind.

5.

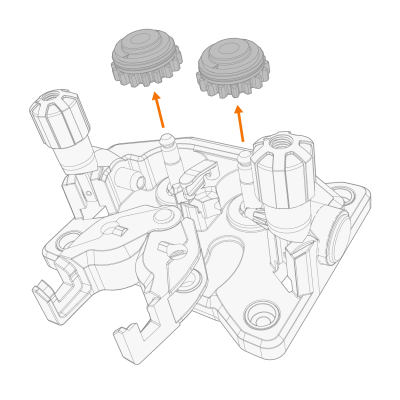

Entfernen Sie die Druckvorschubrollen.

6.

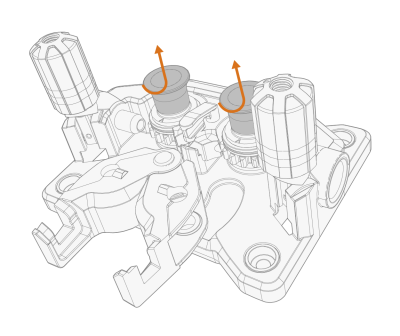

Entfernen Sie die Befestigungskappen der Antriebsvorschubrollen, indem Sie sie drehen und abziehen.

7.

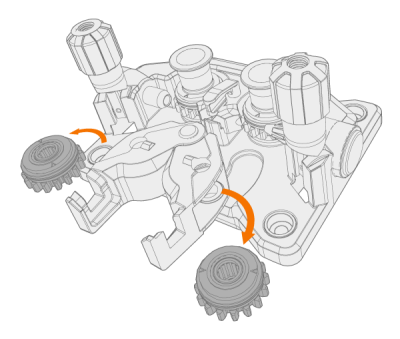

Entfernen Sie die Antriebsvorschubrollen.

8.

Befolgen Sie die vorherigen Schritte in umgekehrter Reihenfolge, um die Drahtvorschubrollen zu installieren. Richten Sie die Kerbe auf der Unterseite der Vorschubrolle am Stift auf der Antriebswelle aus.

9.

Bringen Sie die Montagekappen und Montagestifte wieder an, um Antriebs- und Druckrollen in ihrer Position zu sichern.

10.

Schließen Sie die Verriegelungsarme und senken Sie die Druckgriffe an den Vorschubwalzen ab. Für weitere Informationen zum Einsetzen des Drahtes siehe Einsetzen und Wechseln des Drahts (X5 WF 300) und Einsetzen und Wechseln des Drahts (X5 WF 200).

11.

Schließen Sie das Drahtvorschubgehäuse.
