Installieren und Ersetzen von Drahtführungsrohren

Der Drahtvorschubmechanismus umfasst drei Drahtführungsrohre. Ersetzen Sie sie, wenn der Durchmesser des Zusatzwerkstoffs oder das Material sich ändern.

Beim Austausch des Auslaufführungsrohrs muss der Schweißbrenner abgenommen werden.

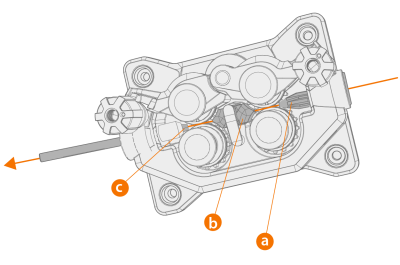

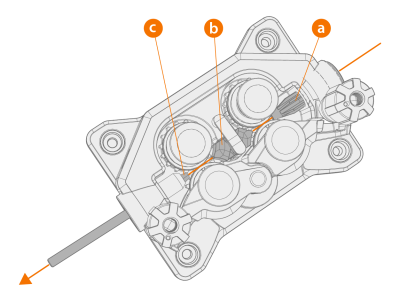

a.

Einführungsrohr

b.

Mittleres Führungsrohr

c.

Auslassrohr



Die Drahtführungsröhrchen gemäß den Tabellen hier auswählen: Drahtvorschub-Verschleißteile.

Zum Ersetzen der Drahtführungsrohre:

1.

Lösen Sie die Druckarme und entfernen Sie den Zusatzwerkstoff aus dem System.

2.

Ziehen Sie das Einführungsrohr (a) heraus und setzen Sie ein neues ein.

3.

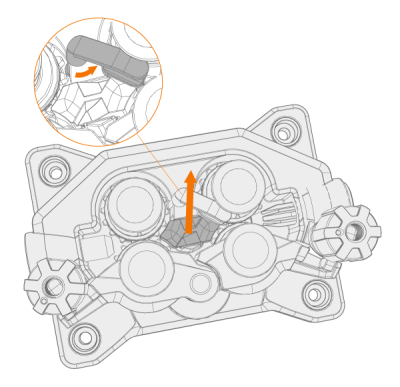

Drehen Sie den Verriegelungsclip zur Seite, um das mittlere Führungsrohr (b) für den Austausch freizugeben.

4.

Setzen Sie ein neues mittleres Führungsrohr in den Schlitz ein und schieben Sie es ordnungsgemäß an seinen Platz. Stellen Sie sicher, dass der Markierungspfeil in die Drahtlaufrichtung zeigt.

5.

Drehen Sie den Verriegelungsclip zurück, um das neue mittlere Drahtführungsrohr zu verriegeln.

6.

Ersetzen Sie das Auslassrohr (c), indem Sie das alte Auslassrohr herausdrücken.
