X3 Wire Feeder HD200
I detta avsnitt beskrivs strukturen på X3 Wire Feeder HD200.
|

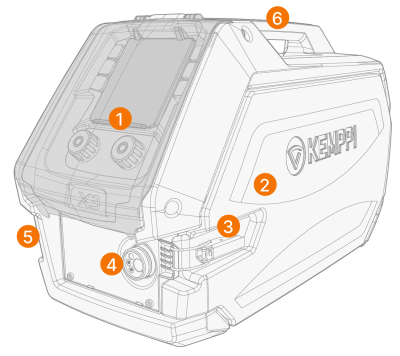

1.
|
Funktionspanel (och gångjärnsförsedda displayluckor till funktionspanelen) |
>> För mer information om funktionspanelen till X3 wire feeder, se X3 funktionspanel.
|
2.
|
Dörr till trådmatarverk |
|
Håll trådmatarverket stängt under svetsningen för att minska risken för skador eller elstötar. Håll matarverket stängt även vid då det inte används för att hålla insida ren. |
|
3.
|
Trådmatarverkets dörrlås |
|
4.
|
Euro-koppling för brännarslangpaket |
|
5.
|
Hållare för kylvätskeslangarnas in- och utlopp |
|

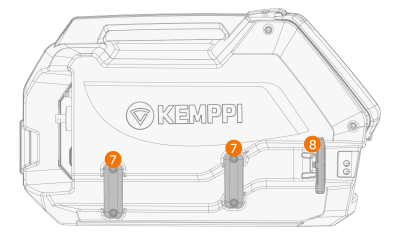

7.
|
Kanal/infästningsfästen för slangar för kylmedel |
|
8.
|
Anslutningsfäste för kylmedelsslang och fjäderfäste |

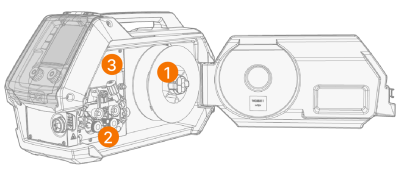

Insida trådmatarverk (trådmatarverkets skåp)
|
1.
|
Trådbobin och bobinnav |
>> För mer information om trådbobin, se Installation och byte av tråd/rörelektroden och trådbobin.
|
2.
|
Trådmatarverkets matarhjulsenhet |
|
3.
|
Gasflödesregulator för skyddsgas |
|
En separat modellversion med en inbyggd rotameter för gas finns också tillgänglig. I det fallet ersätts gasflödesregulatorn med rotameterns ratt och skala. |

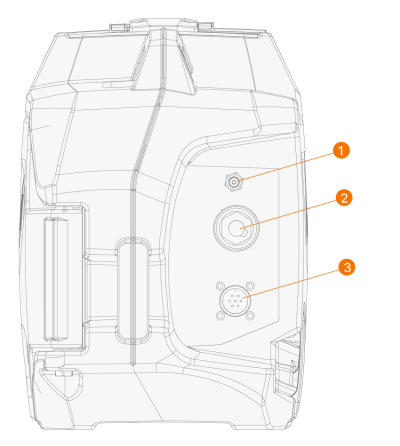

Trådmatarverk, baksida
|
1.
|
Anslutning för skyddsgasslang |
|
2.
|
Anslutning för svetsströmkabel |
|
3.
|
Anslutning för styrkabel |
För installation och anslutning av kablarna se vidare i X3 mellanledare och Installation av kablar (X3 WF HD200).
