X3 Wire Feeder HD200

В этом разделе описывается конструкция механизма подачи проволоки X3 Wire Feeder HD200.

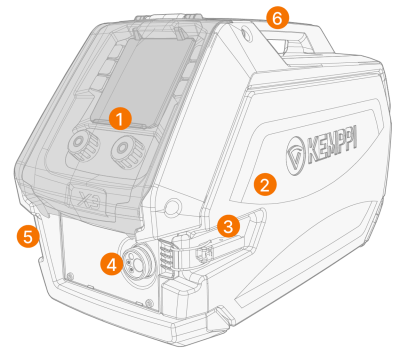

1.

Панель управления (и откидные крышки дисплея панели управления)

>>  Более подробную информацию о панели механизма управления подачи проволоки X3 см. в разделе Панель управления X3.

2.

Дверка коммутационного ящика механизма подачи проволоки

Во время сварки держите крышку механизма подачи проволоки закрытой, чтобы снизить риск получения травмы или поражения электрическим током. Кроме того, держите дверцу ящика постоянно закрытой для поддержания чистоты внутри механизма подачи проволоки.

3.

Фиксатор дверцы шкафа механизма подачи проволоки

4.

Разъем Euro для кабеля сварочной горелки

5.

Держатель разъема для подвода и отвода охлаждающей жидкости

6.

Ручка

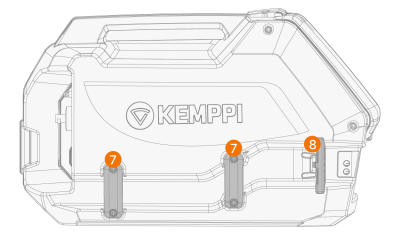

7.

Кронштейны для шланга охлаждающей жидкости/углубления

8.

Кронштейн разъема шланга охлаждающей жидкости и пружинный зажим.

Внутри механизма подачи проволоки (корпус механизма подачи проволоки)

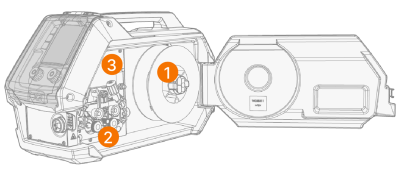

1.

Втулка катушки проволоки и катушка проволоки

>>  Более подробная информация о катушках проволоки приведена в разделе Установка и замена присадочная проволоки и катушки проволоки.

2.

Проволокоподающий механизм

3.

Регулятор расхода газа

Также доступна отдельная модель со встроенным расходомером для газа. В этом случае регулятор расхода газа заменяется ручкой регулировки расходомера и шкалой.

Задний механизм подачи проволоки

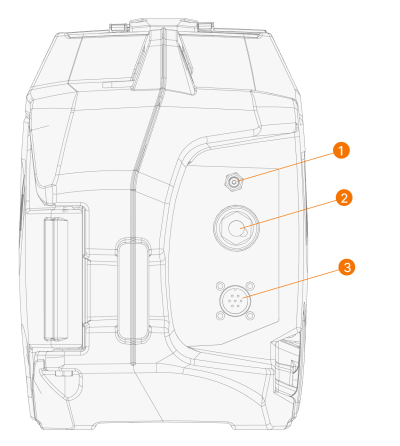

1.

Соединитель шланга подачи защитного газа

2.

Разъем кабеля сварочного тока

3.

Разъем кабеля управления.

Информация об установке и подключении кабелей приведена в разделах Соединительные кабели X3 и Установка кабелей (X3 WF HD200).
