Montaż sprzętu na wózku X3T2 (opcjonalnie)

X3T2 to opcjonalny dwukołowy wózek dla X3 FastMig.

Oprócz niniejszej instrukcji należy również zapoznać się z instrukcją instalacji dostarczoną wraz z wózkiem.

Wymagane narzędzia:

Źródło prądu może być zainstalowane z płytą dolną wózka już przymocowaną do ramy wózka lub w taki sposób, że płyta dolna wózka jest najpierw przymocowana do źródła prądu, a następnie zespół jest podnoszony na wózku.

1.

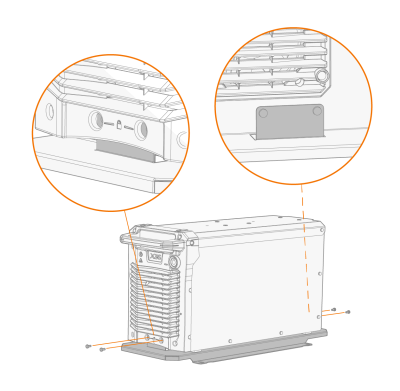

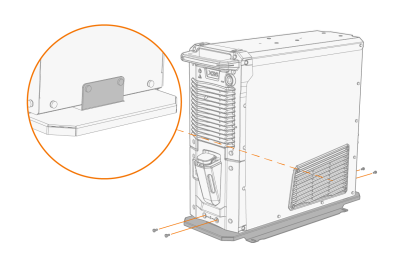

Podnieś źródło prądu na dolnej płycie wózka tak, aby wsporniki mocujące wyrównały się z otworami mocującymi. Przymocuj źródło prądu do dolnej płyty za pomocą dostarczonych śrub (2 śruby M5x12 z przodu, 2 śruby M5x12 z tyłu).

2.

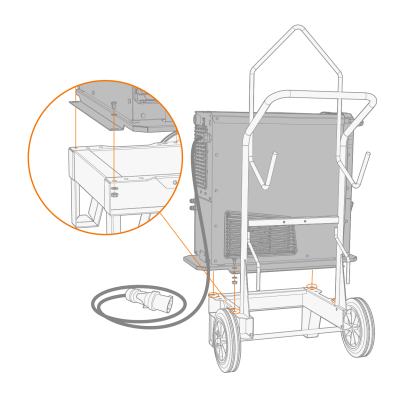

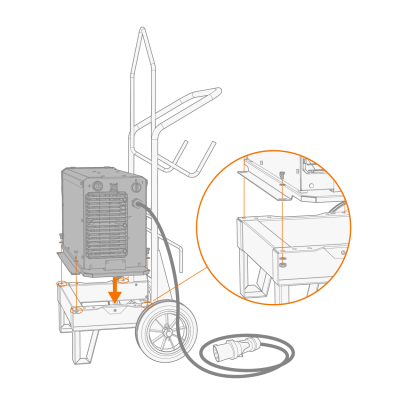

Jeśli źródło prądu zostało zainstalowane oddzielnie na dolnej płycie wózka w poprzednim kroku: Podnieś źródło prądu i zespół płyty dolnej podwozia i umieść je na górze podwozia, a następnie zamocuj zespół do podwozia przez każdy róg płyty dolnej. Użyj śrub (4 x M8x12), nakrętek (4 x M8) i podkładek (8 x M8) dostarczonych z podwoziem.

3.

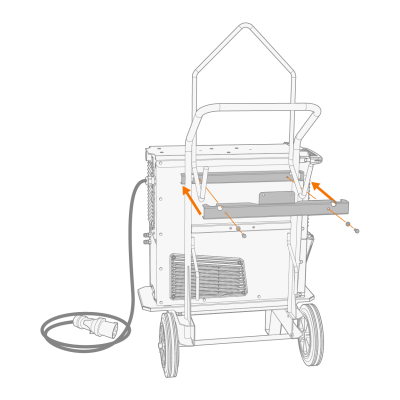

W przypadku instalacji wyższego modelu źródła prądu (z wbudowanym układem chłodzenia): Przymocować wsporniki płyty mocującej do ramy wózka odpowiednio do wysokości urządzenia. Przymocuj płyty mocujące od tyłu za pomocą dostarczonych śrub (2 śruby M6x16 i 2 podkładki M6).

4.

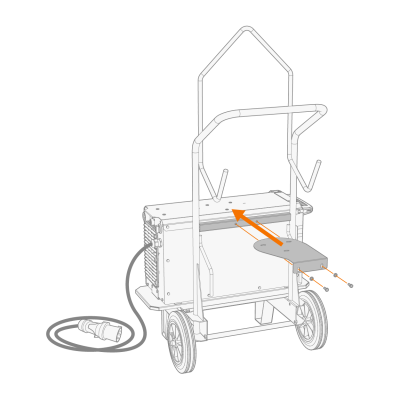

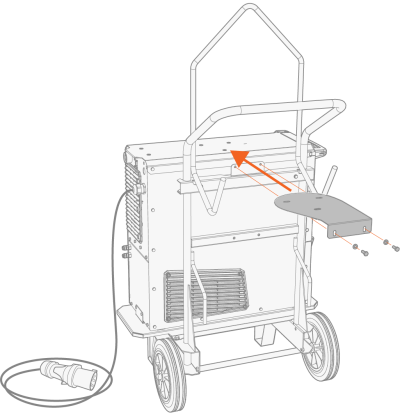

Umieść górną płytę wsporczą na źródle prądu i zamocuj ją od tyłu za pomocą dostarczonych śrub (2 śruby M6x16 i 2 podkładki M6) przez płyty mocujące.

5.

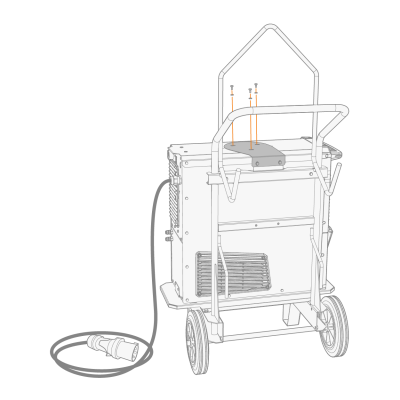

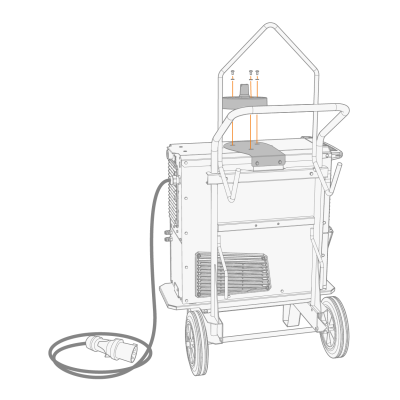

Przymocuj górną płytę nośną do źródła zasilania za pomocą dostarczonych śrub (3 śruby M6x16 i 3 podkładki M6).

W przypadku instalacji podajnika drutu w stosie, na tym etapie należy również zainstalować płytę montażową podajnika drutu na źródle prądu. Płyta montażowa wykorzystuje te same punkty mocowania, co górna płyta nośna.

6.

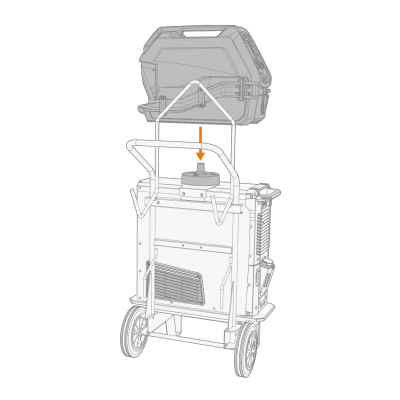

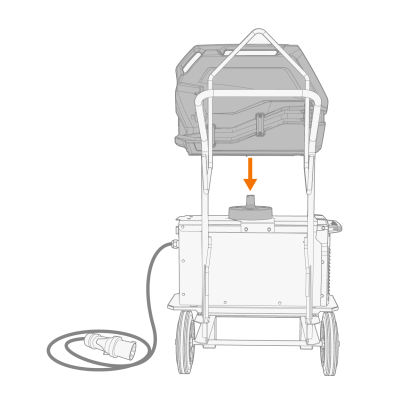

Unieść podajnik drutu na źródło prądu, na płycie montażowej.

>>  Więcej informacji: Instalacja podajnika drutu z płytą montażową.

Podajnik drutu musi być przymocowany do wału płyty montażowej, aby zapewnić bezpieczną pracę.
