X3 Wire Feeder HD200
W tej sekcji opisano budowę podajnika drutu X3 Wire Feeder HD200.
|

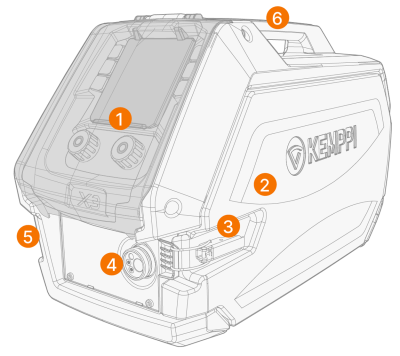

1.
|
Panel sterowania (i odchylane pokrywy wyświetlacza panelu sterowania) |
>> Aby uzyskać więcej informacji na temat panelu sterowania podajnika drutu X3, patrz Panel sterowania X3.
|
Aby ograniczyć ryzyko urazu lub porażenia prądem, przez cały czas spawania drzwi komory powinny być zamknięte. Przez pozostały czas drzwi komory również powinny być zamknięte, aby chronić wnętrze podajnika przed brudem. |
|
3.
|
Zatrzask drzwiczek komory podajnika drutu |
|
4.
|
Eurozłącze do kabla uchwytu spawalniczego |
|
5.
|
Uchwyt złącza wlotu i wylotu płynu chłodzącego |
|

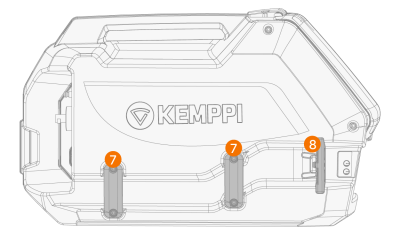

7.
|
Kanał węża płynu chłodzącego/wsporniki wnękowe |
|
8.
|
Wspornik złącza węża płynu chłodzącego i sprężynowe zapięcie. |

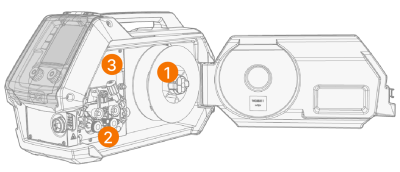

Wnętrze podajnika drutu (komora szpuli)
|
1.
|
Szpula drutu i piasta szpuli drutu |
>> Więcej informacji na temat szpuli drutu: Instalacja i wymiana drutu spawalniczego i szpuli drutu.
|
2.
|
Mechanizm podajnika drutu |
|
3.
|
Regulator przepływu gazu osłonowego |
|
Dostępna jest również oddzielna wersja modelu z wbudowanym rotametrzym miernikiem przepływu gazu. W tym przypadku regulator przepływu gazu jest zastąpiony pokrętłem regulacyjnym rotametru i skalą. |

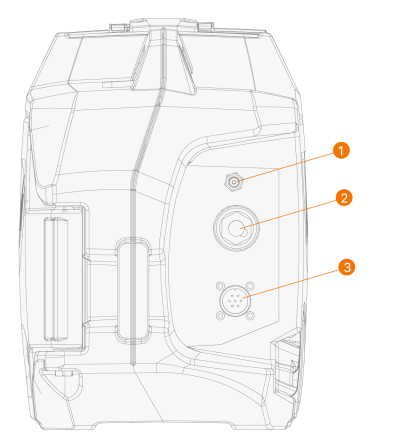

Tył podajnika drutu
|
1.
|
Złącze węża gazu osłonowego |
|
2.
|
Złącze kabla spawalniczego |
|
3.
|
Złącze kabla sterowania. |
Informacje na temat montażu i podłączania kabli: Kable pośrednie X3 i Montaż kabli (X3 WF HD200).
