Montere utstyr på X3T4-vogn (ekstrautstyr)
X3T4-vognen er en valgfri 4-hjulsvogn med gassflaskestativ for X3 FastMig.
I tillegg til denne instruksjonen, se også installasjonsinstruksjonene som følger med vognen.
Nødvendige verktøy:
|

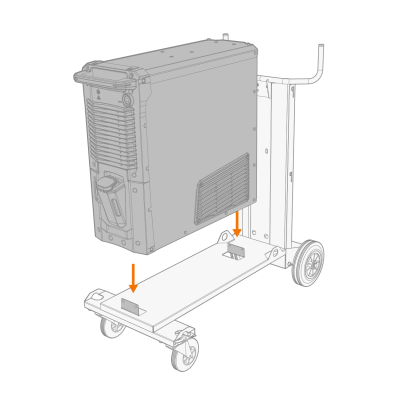

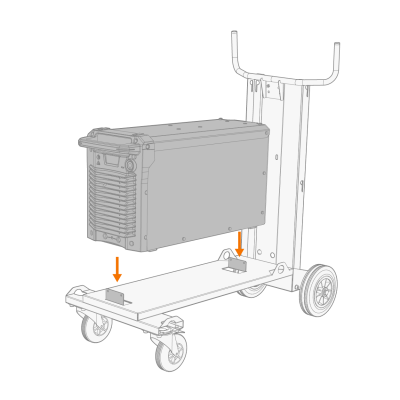

| 1. | Installer strømkilden på vognen. |
| 2. | Fest strømkilden på vognen. |

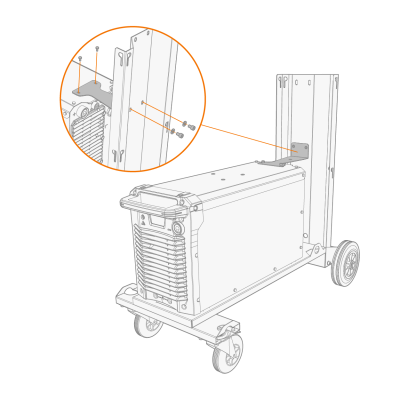

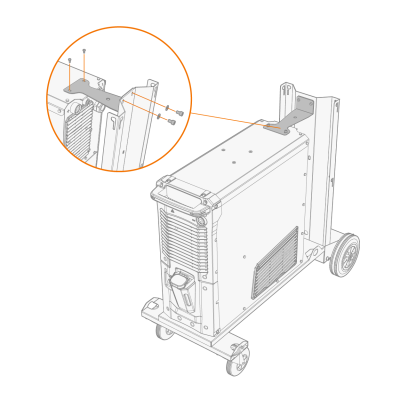

>> Med sikringsbraketten som følger med vognen:
|
Vær også oppmerksom på installasjonen av håndtaket/kabelholderen sammen med festebraketten når du bruker en vannkjølt strømkilde: Installere kabler (X3 WF HD300) eller Installere kabler (X3 WF HD200). |

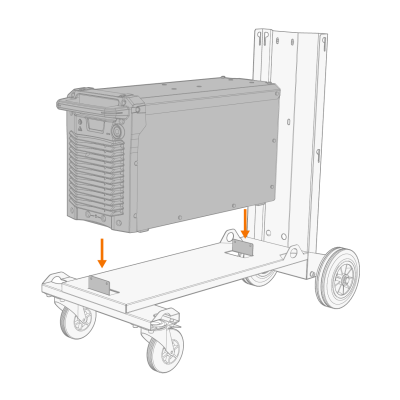

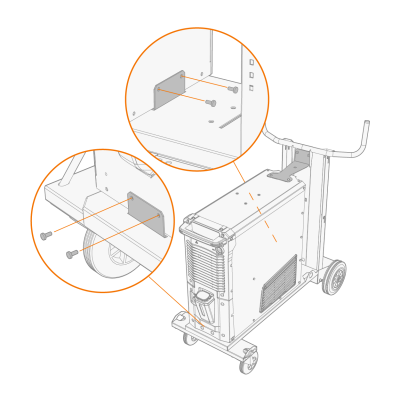

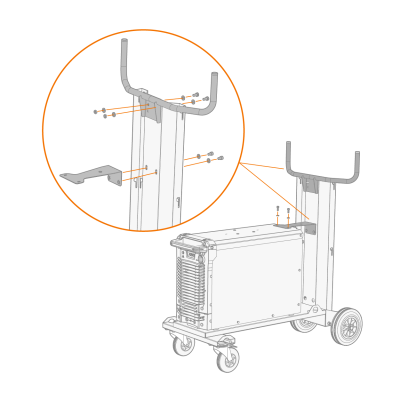

X3-strømkilde, modeller med standardhøyde:

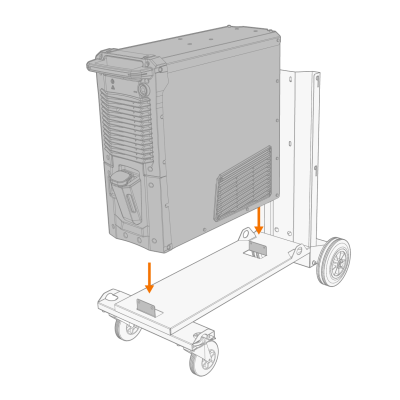

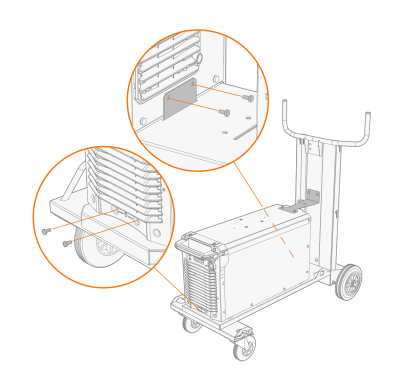

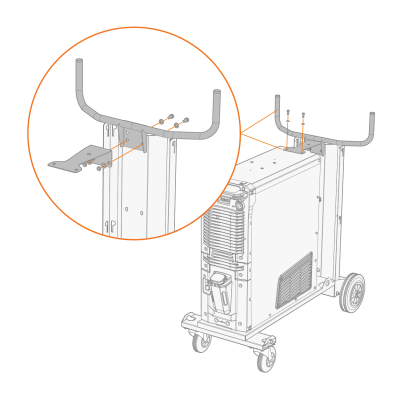

X3-strømkilde, høyere multi-spenning modeller:

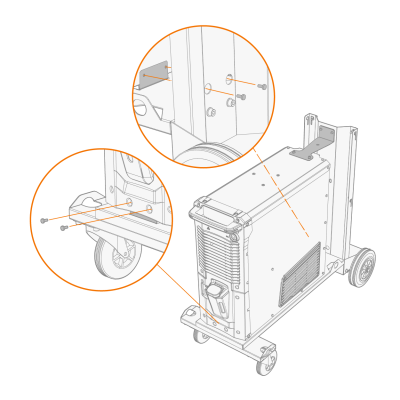

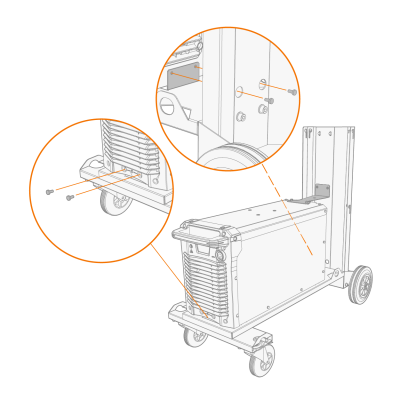

>> Og med to skruer foran og to skruer bak (bruk skruene som følger med sikringsbraketten):
|
|

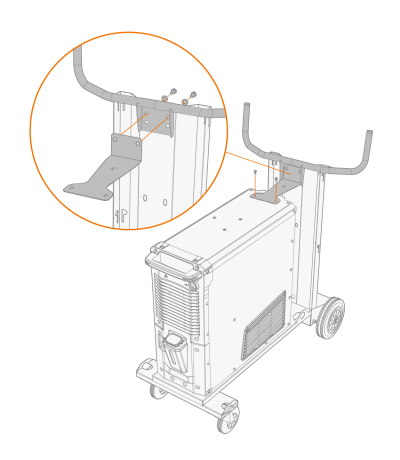

X3 HD200-trådmateren kan installeres på toppen av strømkilden ved hjelp av den faste trådmaterens monteringsplate og beskyttelsesmeier. |
|
|

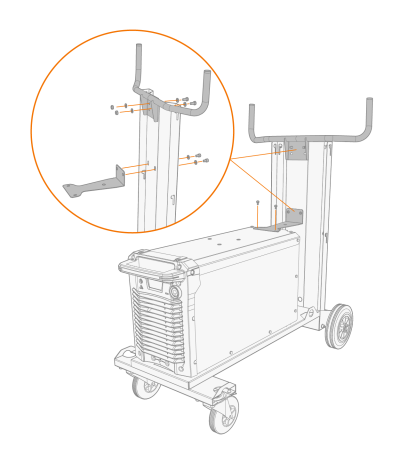

X3 HD300-trådmateren kan installeres på toppen av strømkilden ved hjelp av den runde trådmaterens monteringsplate (kan dreies). |
| 3. | Monter monteringsplaten for trådmateren på strømkilden. |
>> X3 WF HD200: Se Installere trådmater med fast plate (X3 WF HD200) for mer informasjon.
>> X3 WF HD300: Se Montering av trådmater med monteringsplate (X3 WF HD300) for mer informasjon.

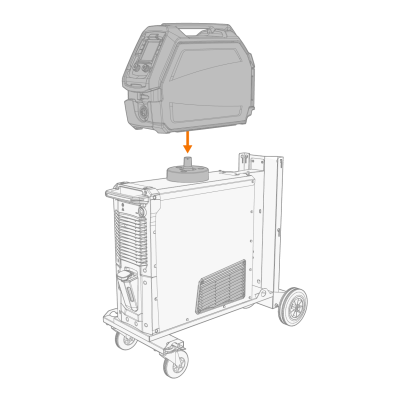

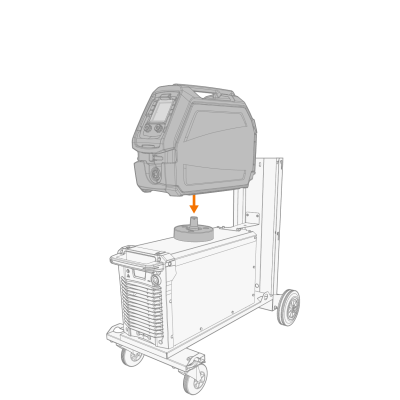

| 4. | Løft trådmateren opp på monteringsplaten oppå strømkilden. |
>> X3 WF HD200: Se Installere trådmater med fast plate (X3 WF HD200) for mer informasjon.
>> X3 WF HD300: Se Montering av trådmater med monteringsplate (X3 WF HD300) for mer informasjon.

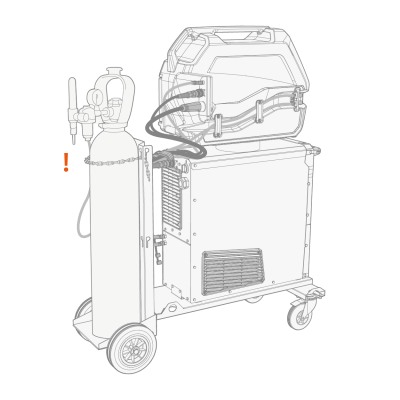

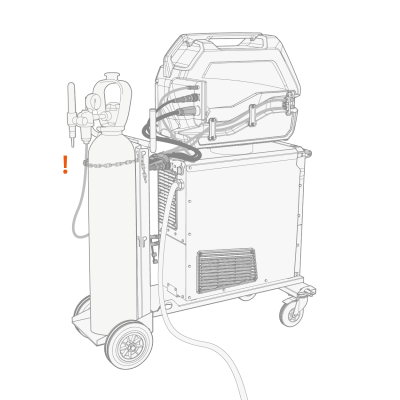

| 5. | Plasser gassflasken i bakre stativ og fest den med kjettingen som fulgte med vognen. |
Se Løfteutstyr for løfting av utstyret.
