Installere kabler

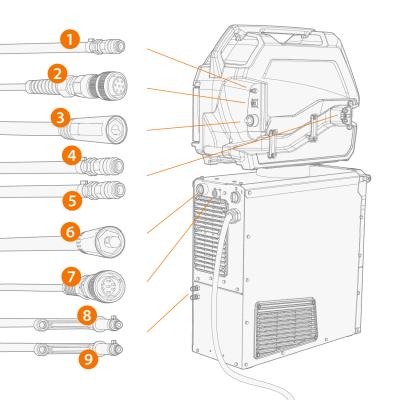

Koble mellomkablene først til trådmateren og deretter til strømkilden. Koblingen er beskrevet i X3-trådmater.
Nødvendige verktøy:
|
Trekk kablene mest mulig ryddig. |
|
1.
|
Koble sveisestrømkabelen (3) til trådmateren. Skyv kabelen så langt den går, og vri koblingen med urviseren for å stramme kabelen slik at den holder seg på plass. |
|
Stram sveisestrømkabelen så hardt du kan for hånd. Hvis sveisestrømtilkoblingen er løs, kan den overopphetes. |
|
2.
|
Skyv dekkgasslangen (1) til dekkgasslangekoblingen slik at den låser seg. |
|
3.
|
Koble kontrollkabelen (2) til kontakten. Vri kragen med urviseren for å låse den på plass. |
|
4.
|

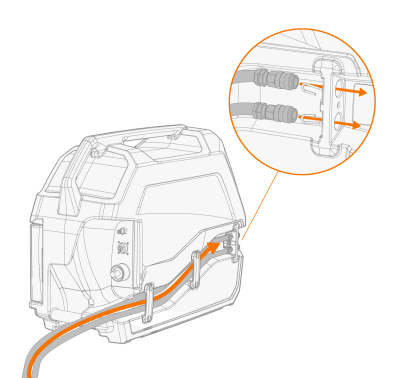

Hvis du har den valgfrie kjøleenheten, legger du kjølevæskeslangene (4, 5) i fordypningen på trådmatersiden og fører koblingene gjennom åpningene. |
|
5.
|

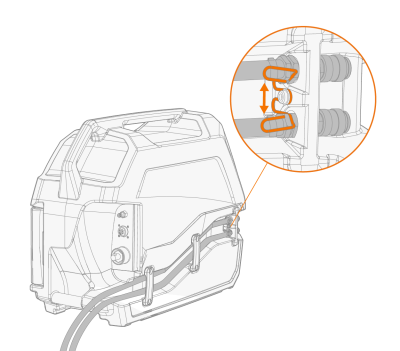

Komprimer fjærfestet for å sikre at slangekoblingene holder seg på plass. Når du slipper det opp, dobbeltsjekker du at fjærfestet låses på plass i slangekoblingssporene. |
|
7.
|
Koble sveisestrømkabelen (6) til den positive (+) kontakten på strømkilden. |
|
8.
|
Koble kontrollkabelen (7) til strømkilden. |
|
9.
|
Koble dekkgasslangen til gassflasken. |
|
10.
|
Hvis du har den valgfrie kjøleenheten, kobler du kjølevæskeslangene (8, 9) til kjøleenheten. Slangene er fargekodet. |
|
11.
|

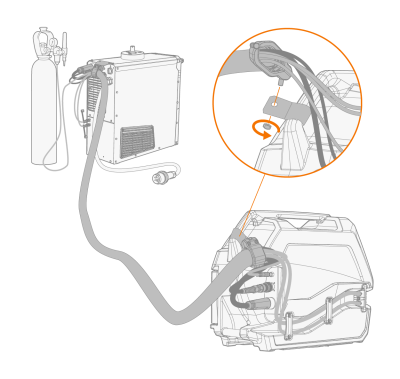

Hvis det er aktuelt for utstyrsinstallasjonen din, fester du kablene ved hjelp av kabelklemmen(e) som følger med. Kabelklemmene gjør kablene enklere å trekke og fungerer som strekkavlastning. |
|
|
Mellomkabelen på 1,5 meter leveres med en kabelklemme festet i strømkildeenden av kabelen.
Mellomkablene på 5 meter eller mer er festet med to kabelklemmer: én i strømkilde- og én i trådmaterenden av kabelen. |

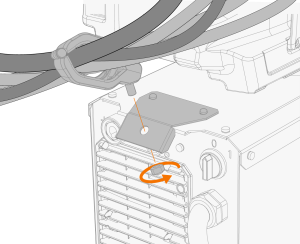

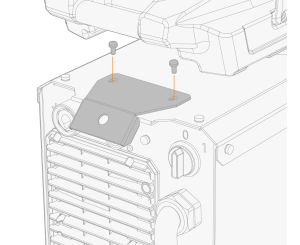

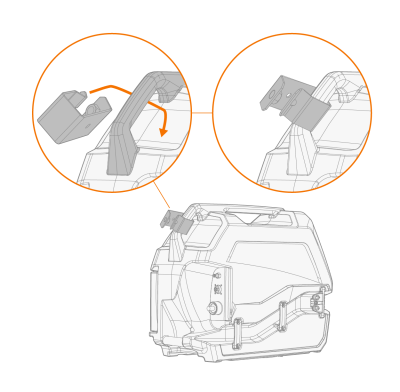

>> Hvis trådmateren er installert oppå strømkilden, kan den festede kabelklemmen sikres i støttebraketten (ekstrautstyr) på strømkilden ved hjelp av mutteren som følger med:

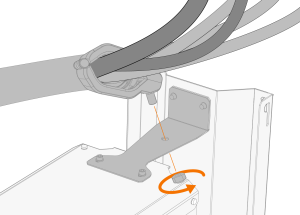

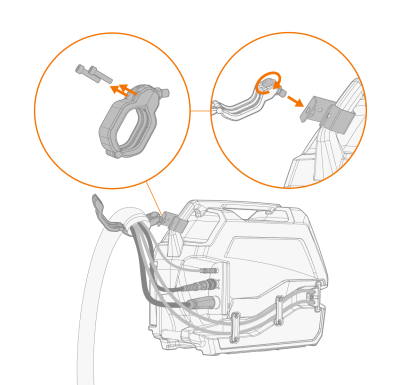

>> Bruk vognen (ekstrautstyr) for å sikre den festede kabelklemmen til vognstøttebraketten ved hjelp av mutteren som følger med:

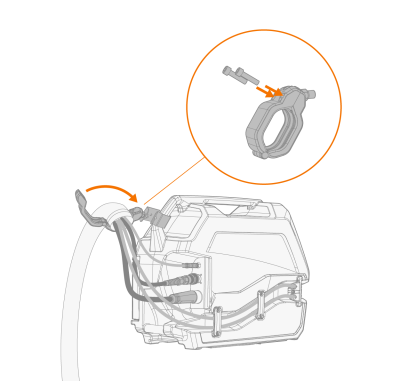

>> Kabler på 5 meter eller mer: For å sikre trådmaterenden av mellomkabelen plasserer du den ekstra støttebraketten rundt bakre håndtak på trådmateren og fester kabelklemmen til den (bruk mutteren som følger med).
Se Koble til sveisepistol og jordkabel for mer informasjon om hvordan du kobler jordkabelen og MIG-sveisepistolen til systemet.
|
|
De fleste MIG/MAG-apparater og sveisetråder kjører trådmatingsenhetens sveisestrømkabel koblet til den positive polen på strømkilden. Polariteten kan velges ved å koble sveisestrømkabelen og jordkabelen henholdsvis til enten den positive eller negative koblingen på strømkilden. En ekstra kabelforlengelse for mellomkabelen sveisestrømkabel fås som ekstrautstyr for dette formålet. |
|
|
Forsikre deg om at du har koblet til og strammet alle kablene riktig. |
|
Mellomkabelen går varm under sveising. Kablene må håndteres med forsiktighet rett etter sveising. |
