X3-trådmater
Denne delen beskriver strukturen til X3-trådmateren.
|

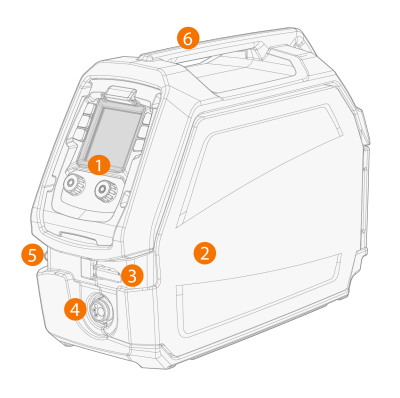

1.
|
Betjeningspanel (og hengslet skjermdeksel til betjeningspanelet) |
>> Du finner mer informasjon om betjeningspanelet for X3-trådmateren i X3-betjeningspanel.
|
2.
|
Dør til trådmaterkabinett |
|
Hold skapdøren til trådmateren lukket under sveising for å redusere risikoen for skader og støt. La skapdøren være lukket også ellers for å holde innsiden av trådmateren ren. |
|
3.
|
Dørsperre på trådmaterkabinett |
|
4.
|
Eurokobling for sveisepistol |
|
5.
|

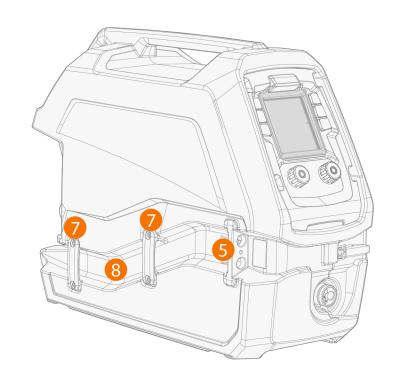

Holder til koblingen for kjølevæskeinnløp og -utløp |
|
7.
|
Kanalbraketter til kjølevæskeslangen |
|
8.
|
Kanal til kjølevæskeslange. |

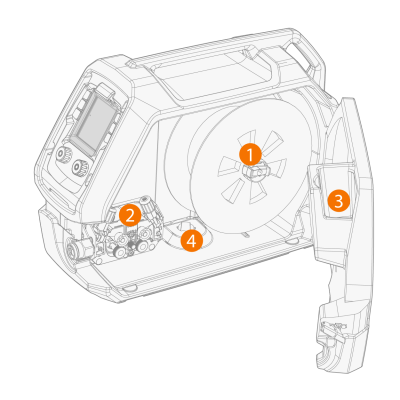

Innvendig trådmater (trådmaterkabinett)
>> Se Installere og skifte sveisetråd og trådspole for mer informasjon om trådspolen.
|
2.
|
Trådmaterens matemekanisme |
>> For midlertidig oppbevaring av mindre gjenstander.
|
4.
|
Blenderåpning for tilkobling av monteringsplate |

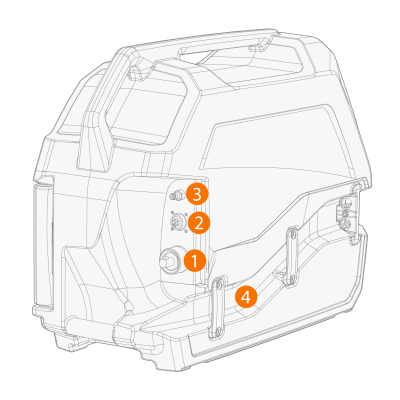

Trådmater bak
|
1.
|
Kabelkobling for sveisestrøm |
|
3.
|
Hurtigkobling for dekkgasslange |
|
4.
|
Kanal til kjølevæskeslange. |
For mer informasjon om installering og tilkobling av kablene, se X3-mellomkabler og Installere kabler .
