Installere og skifte sveisetråd og trådspole

Denne delen beskriver hvordan du installerer sveisetråden og spolen på X3-trådmateren.

Fest MIG-sveisepistolen på trådmateren før du setter inn trådspolen.

Når du bytter trådspolen, fjerner du gjenværende sveisetråd fra MIG-sveisepistolen og matemekanismen før du tar ut trådspolen.

Forsikre deg alltid om at matehjulene er egnet for den aktuelle sveisetråden (diameter og materiale). Se også Montere og skifte ut matehjul.

Slik installerer du trådspolen:

1.

Åpne døren på trådmaterskapet.

2.

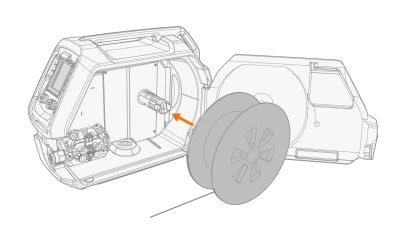

Sett trådspolen på trådspolenavet og skyv trådspole inn i trådmateren inntil låseklemmene på festemekanismen låser den på plass.

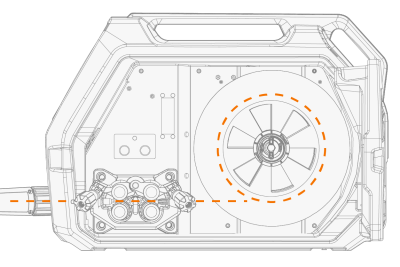

Pass på at trådspolen vender riktig vei, og at sveisetråden mates fra bunnen av spolen til matehjulene.

Når den er installert, må pinnen på siden av trådspolenavet i trådmateren justeres og gå inn i hullet i spolen eller spoleadapteren. For alternativer for trådspoleadapter, se Trådspoler.

3.

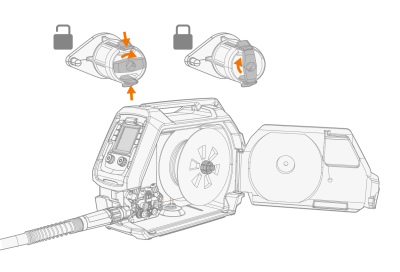

Fest låseklipsene ved å vri spaken midt på trådspolenavet.

4.

Eventuelt reguler spolebremsekraften ved å vri strammeskruen til spolebremsen midt i spolenavet.

>>  Bremsekraften kan reguleres ved å vri justeringsskruen med en flat skrutrekker gjennom hullet i låsespaken.

Belastningen varierer ikke bare med størrelsen og vekten til sveisetråden og spolen, men også med den innstilte trådmatehastigheten. Jo tyngre trådspole og raskere trådmatehastighet, desto større behov for å øke bremsekraften. Juster trykket, fest låseklemmen, still inn trådmatehastigheten og kontroller at bremsekraften er stor nok til å sikre at sveisetråden ikke slipper ut av spolen ved overløp.

Slik fjerner du trådspolen:

1.

Løs låseklipsene ved å vri spaken midt på trådspolenavet.

2.

Trykk låseklipsene forsiktig mot midten.

3.

Fjern trådspolen.

Slik installerer du sveisetråden:

1.

Løs enden av sveisetråden fra spolen og kapp av en eventuelt deformert del slik at enden blir rett.

Pass på at sveisetråden ikke glipper av spolen når den frigis.

2.

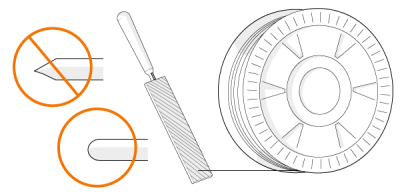

Fil spissen på sveisetråden til den er rund.

Hvis spissen på sveisetråden har skarpe kanter, kan det skade trådlederen.

3.

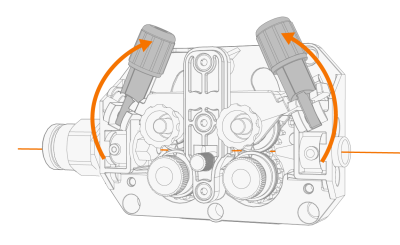

Frigi låsearmene til trykkhjulet for å la matehjulene gå fra hverandre.

4.

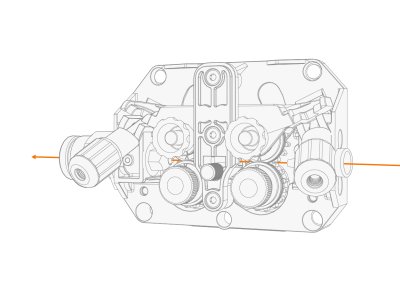

Før sveisetråden gjennom bakre styrerør og midtre styrerør inn i fremre styrerør, som styrer sveisetråden til MIG-sveisepistolen.

5.

Skyv sveisetråden for hånd i retning MIG-sveisepistolen, slik at tråden når trådlederen (ca. 20 cm).

6.

Lukk låsearmene til trykkhjulet slik at sveisetråden låses mellom matehjulene. Påse at sveisetråden sitter i matehjulsporene.

7.

Juster trykket på matehjulene ved hjelp av skruene på låsearmene til trykkhjulet.

>>  Skalainndelingen på låsearmene til trykkhjulet angir på en relativ skala fra 1 til 10 hvor stort trykk som påføres.

Trekk til likt på begge pressarmene

For høyt trykk kan skade sveisetråden (særlig sveisetråd i aluminium samt rørtråd ) og hindre mating av sveisetråden. Ved for høyt trykk øker dessuten belastningen av trådmatemekanismen.

8.

Lukk trådmaterkabinettet.

9.

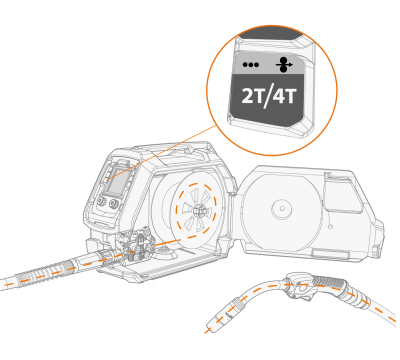

Trykk på tråfremmatingsknappen for å mate sveisetråden inn i MIG-sveisepistolen. Stopp straks tråden har nådd kontaktrøret på MIG-sveisepistolen.

>>  I X3-trådmateren aktiveres fremmatings-funksjonen ved å holde inne bryterlogikk-knappen i betjeningspanelet.

Følg med på når tråden har nådd kontaktrøret og kommer ut av sveisepistolen.

10.

Før du begynner å sveise, må du forsikre deg om at sveiseparametrene og -innstillingene på kontrollpanelet stemmer med det ønskede sveiseoppsettet ditt.

>>  Se X3-betjeningspanel for mer informasjon.
