Montere og skifte ut matehjul

Skift ut trådmatehjulet når materialet og diameteren på sveisetråden endres.

Velg det nye trådmatehjulet i henhold til tabellene her: Forbruksmaterialer til X3 trådmater.

Slik bytter du trådmatehjul:

1.

Åpne trådmaterkabinettet.

2.

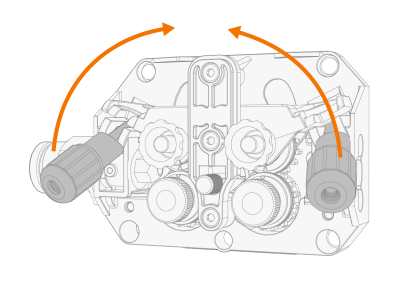

Frigi låsearmene til trykkhjulet på trådmatemekanismen.

3.

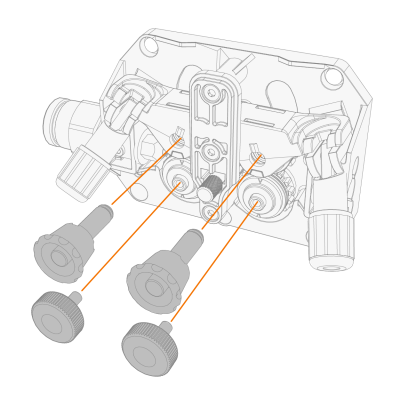

Trekk ut monteringspinnene i trykkhjulet og skru av festehettene på drivhjulet.



4.

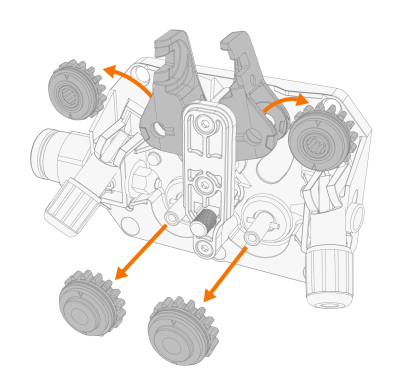

Vri trykkhjulholderne åpne og fjern trykkhjulene.

5.

Fjern drivhjulene.

6.

Følg de forrige trinnene i omvendt rekkefølge for å montere trådmatehjulene. Juster sporet på drivhjulenes bakside i forhold til splinten på drivakselen.

7.

Sett på plass låsehettene og låseakslene for å låse driv- og trykkhjulene på plass.

8.

Senk låsearmene til trykkhjulet for å feste trykkhjulene.

9.

Lukk trådmaterkabinettet.

For mer informasjon om trådinstallasjonen, se Installere og skifte sveisetråd og trådspole.
