Koble til sveisepistol og jordkabel

X3 FastMig er laget for å brukes med Kemppi Flexlite GXe MIG-sveisepistoler. Du finner brukerveiledningen for Flexlite GXe her: userdoc.kemppi.com.

Sjekk alltid at trådlederen, kontaktrøret og gasshylsen passer til jobben.

Følg fremgangsmåten under for å koble MIG-sveisepistolen til X3-trådmateren:

1.

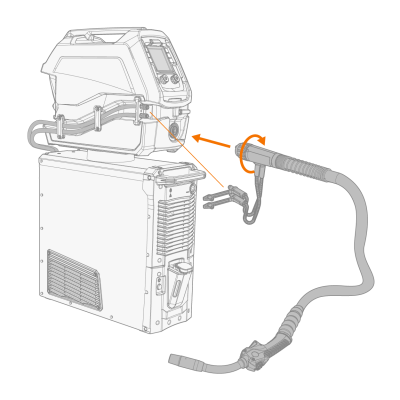

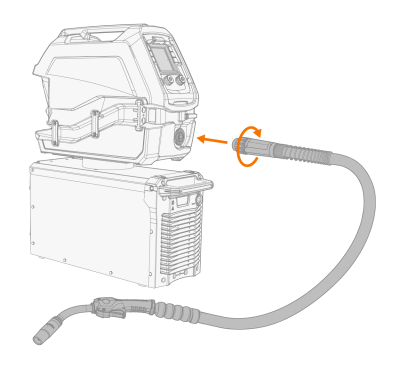

Skyv sveisepistolkontakten (Euro) inn i pistolkontakten (Euro) på trådmateren og stram kragen for hånd.

2.

Hvis du har et oppsett som inkluderer strømkilde med kjøleenhet og vannkjølt pistol, kobler du også til kjølevæskeslangene. Slangene er fargekodet.

3.

Installer og mat inn sveisetråden slik det beskrives i Installere og skifte sveisetråd og trådspole.

4.

Sjekk gassmengden. Se Installering av gassflaske og testing av gassmengden for mer informasjon.

5.

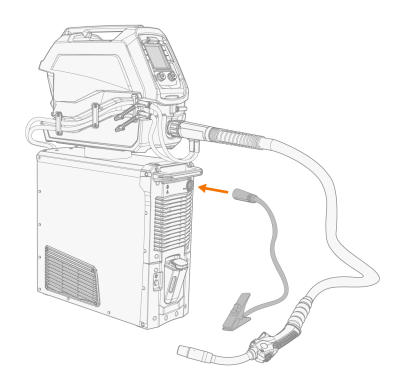

Koble jordkabelen til strømkildekontakten (-) foran.

(Illustrasjonen over viser forskjellige typer utstyrsoppsett.)
