Installering av gassflaske og testing av gassmengden

Håndter gassflasker med forsiktighet. Det er fare for personskade hvis gassflasken eller flaskeventilen blir skadet!
Fest alltid gassflasken riktig i stående stilling til en spesiell holder på veggen eller på sveiseutstyrsvognen. Hold alltid gassflaskeventilen lukket når du ikke sveiser.
– Hvis det brukes en transportenhet med gassflaskestativ, monterer du først gassflasken på transportenheten og foretar deretter tilkoblingene.
– Monter sveisepistolen på trådmateren før du installerer og tester gassflasken.
– Ikke tøm gassflasken helt.
– Bruk alltid en godkjent og testet regulator og strømningsmåler.

Kontakt din lokale Kemppi-forhandler for å velge gass og utstyr.

1. Uten gassflasketralle: Plasser gassflasken på et egnet, sikkert sted.

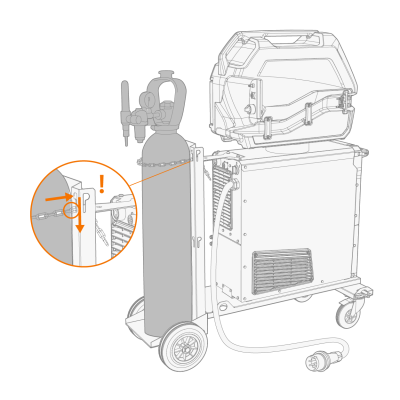

2. Med gassflasketralle: Flytt gassflasken i gassflaskestativet på transportvognen, og sikre den med kjettingen som følger med.

>>  Trekk kjettingen gjennom den øverste delen av nøkkelhullssporet og slipp den ned i den smale delen av nøkkelhullssporet for å låse på plass kjedet.

3. Hvis det ikke allerede er gjort, kobler du sveisepistolen til trådmateren.
4. Koble gasslangen til trådmateren.
5. Åpne gassflaskeventilen.

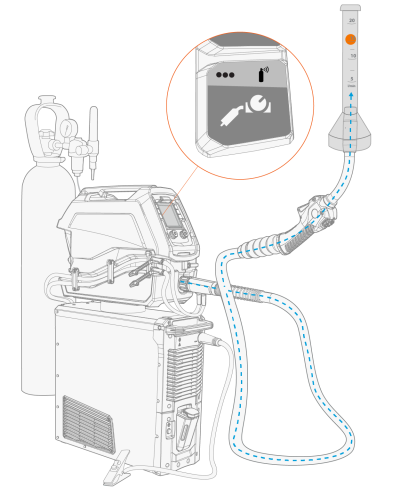

6. Trykk på gasstestknappen på betjeningspanelet for trådmateren for å spyle ut den eldre dekkgassen og kjøre den nye gassen inn i systemet.

>>  I X3-trådmateren aktiveres gasstest-funksjonen ved å holde inne knappen for fjernkontroll valg på betjeningspanelet.

Bruk gasstest-funksjonen også for å teste at dekkgassen strømmer gjennom systemet på riktig måte.
7. Trykk en gang til på gasstestknappen for å justere gasstrømmen. Bruk et eksternt flowmeter og regulator for måling og justering.

>>  I X3-trådmateren aktiveres gasstest-funksjonen ved å holde inne knappen for eksternt valg på betjeningspanelet.



Anbefalt gassmengde (bare generell veiledning):

  MIG*
Argon 10–25 l/min.
Helium -
Argon + 18–25 % CO2 10–25 l/min.
CO2 10–25 l/min.

* Avhengig av dimensjonen på gasshylsen samt sveisestrømmen.
