Montering av trådmater med monteringsplate (X3 WF HD300)

Dette avsnittet beskriver montering av X3 HD300-trådmater på toppen av strømkilden med monteringsplaten. Monteringsplaten gjør det mulig å snu trådmateren.

X3 HD300-trådmateren kan monteres på toppen av strømkilden ved hjelp av monteringsplaten for trådmateren. Denne metoden kan ikke brukes med X3 HD200-trådmateren.

Nødvendige verktøy:

1.

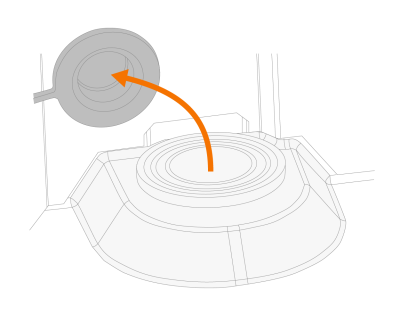

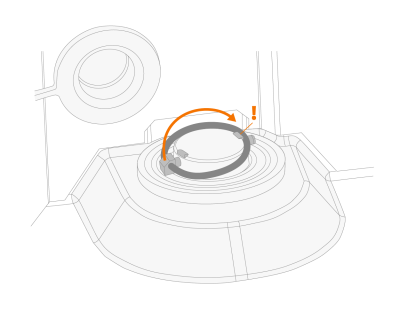

Monter monteringsplaten for trådmateren på strømkilden. Påse at posisjoneringslinjene i monteringsplaten og på strømkilden flukter.

2.

Ta av pluggen på åpningsdekselet på innsiden av trådmateren og plasser den i holderen på siden.

3.

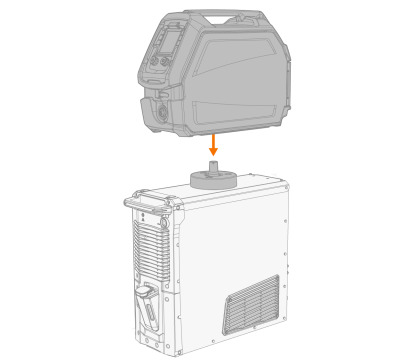

Løft trådmateren opp på monteringsplaten oppå strømkilden. Påse at monteringsflatene blir riktig innrettet, og at akselen går helt gjennom åpningen i trådmateren.

Trådmateren må festes til monteringsplateakselen for å garantere sikker drift.

4.

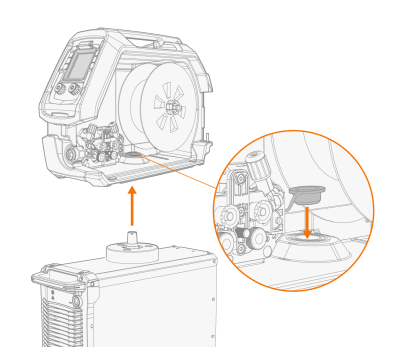

Åpne trådmaterkabinettet og installer låsepinnen gjennom hullene i monteringsplateakselen.

Når trådmateren fjernes fra monteringsplaten og tas i bruk et annet sted, må pluggen på åpningsdekselet settes på plass igjen.
