Apparatuur installeren op X3T2 onderwagen (optioneel)
X3T2 is een optionele 2-wiel onderwagen voor de X3 FastMig.
Raadpleeg naast deze instructie ook de installatie-instructies die bij de wagen worden geleverd.
Benodigde gereedschappen:
|
|
De stroombron kan worden geïnstalleerd met de bodemplaat van de onderwagen al bevestigd aan het frame van de onderwagen, of zo dat de bodemplaat eerst aan de stroombron wordt bevestigd en de volledige assemblage daarna op de onderwagen wordt geplaatst. |

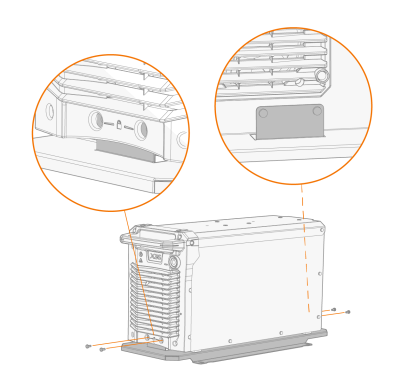

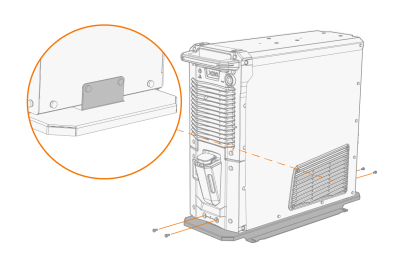

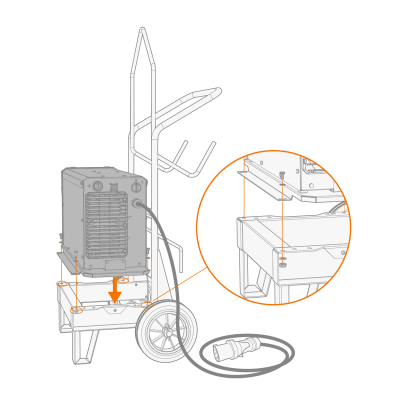

| 1. | Til de stroombron op de bodemplaat van de onderwagen, zodat de bevestigingsbeugels uitlijnen met de bevestigingsgaten. Bevestig de stroombron aan de bodemplaat met de meegeleverde bouten (2 x M5x12 bouten aan voorkant, 2 x M5x12 bouten aan achterkant). |

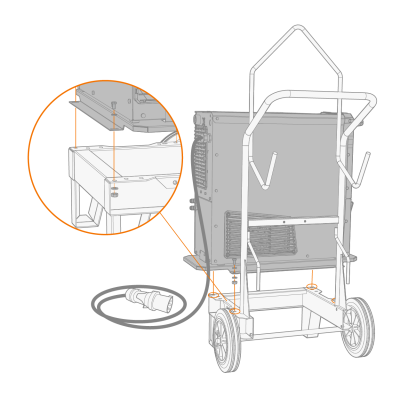

| 2. | Als de stroombron in de vorige stap apart op de bodemplaat van de onderwagen is geïnstalleerd: Til de stroombron en de bodemplaat samen op de wagen en bevestig het geheel aan de wagen op elke hoek van de bodemplaat. Gebruik de bouten (4 x M8x12), moeren (4 x M8) en ringen (8 x M8) die bij de wagen zijn geleverd. |

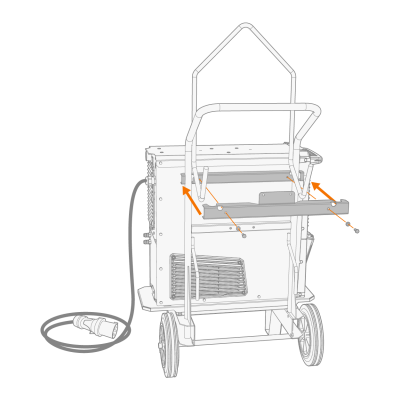

| 3. | Bij installatie van het model met de hogere stroombron (met de geïntegreerde koelunit): Bevestig de bevestigingsplaatsteunen aan het frame van de onderwagen volgens de hoogte van de eenheid. Bevestig de bevestigingsplaten vanaf de achterkant met de meegeleverde bouten (2 x M6x16 bouten en 2 x M6 ringen). |

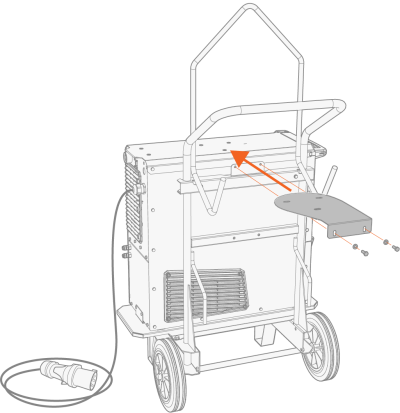

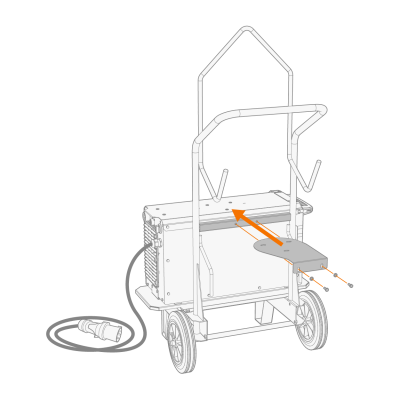

| 4. | Plaats de bovenste steunplaat op de stroombron en zet hem vanaf de achterkant vast met de meegeleverde bouten (2 x M6x16 bouten en 2 x M6 ringen) door de bevestigingsplaten. |

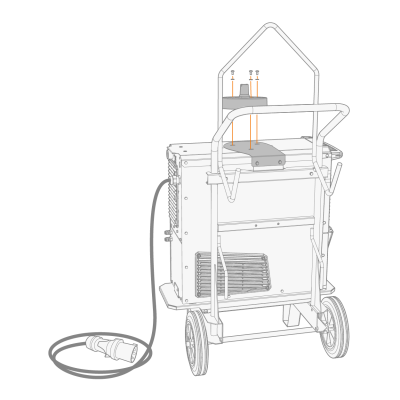

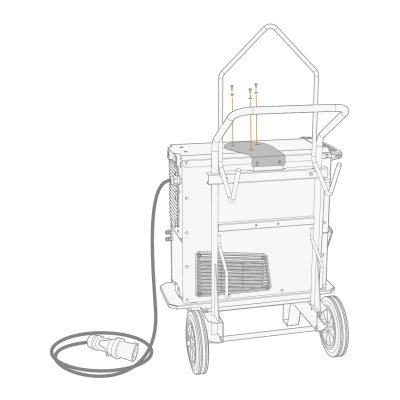

| 5. | Bevestig de bovenste steunplaat aan de stroombron met de meegeleverde bouten (3 x M6x16 en 3 x M6 ringen). |
|
|
Installeer in dit stadium ook de montageplaat van de draadaanvoerunit op de stroombron voor een gestapelde installatie. De montageplaat gebruikt dezelfde bevestigingspunten als de bovenste steunplaat. |

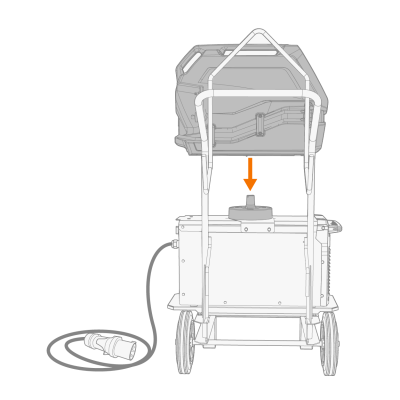

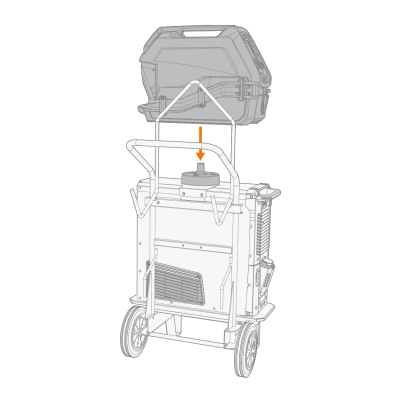

| 6. | Til de draadaanvoerunit bovenop de stroombron, op de montageplaat. |
>> Raadpleeg Draadaanvoerunit met montageplaat installeren voor meer informatie.
|
De draadaanvoerunit moet worden vastgezet op de as van de montageplaat om een veilige werking te garanderen. |
