X3 Wire Feeder HD200
Questa sezione descrive la struttura del trainafilo X3 Wire Feeder HD200.
|

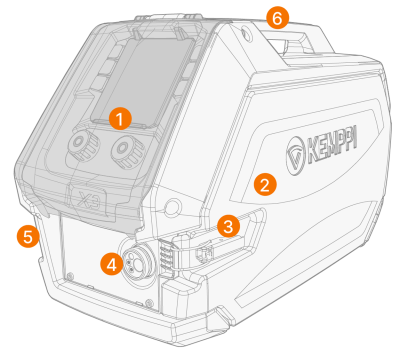

1.
|
Pannello di controllo (e coperture incernierate del display del pannello di controllo) |
>> Per ulteriori informazioni sul pannello di controllo del trainafilo X3, consultare Pannello di controllo dell'X3.
|
2.
|
Sportello dello scomparto trainafilo |
|
Tenere chiuso lo sportello dello scomparto trainafilo durante la saldatura per ridurre il rischio di lesioni o di scosse elettriche. Tenere chiuso lo sportello dello scomparto anche in altre situazioni per tenere pulita la parte interna del trainafilo. |
|
3.
|
Fermo sportello dello scomparto del trainafilo |
|
4.
|
Connettore Euro per cavo torcia di saldatura |
|
5.
|
Supporto del connettore di ingresso e uscita del refrigerante |
|

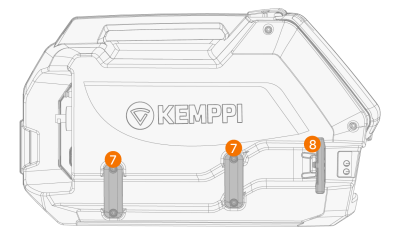

7.
|
Supporti per condotto/incavo tubo refrigerante |
|
8.
|
Supporto connettore tubo refrigerante e fermaglio a molla. |

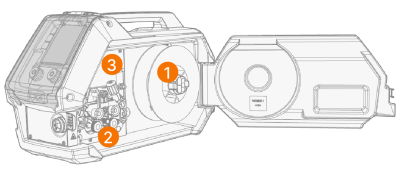

Parte interna del trainafilo (scomparto del trainafilo)
|
1.
|
Bobina di filo metallico e mozzo della bobina di filo metallico |
>> Per ulteriori informazioni sulla bobina di filo metallico, vedere Installazione e sostituzione del filo di riempimento e della bobina di filo.
|
2.
|
Meccanismo del rullo trainafilo |
|
3.
|
Regolatore di flusso del gas di protezione |
|
È disponibile anche una versione separata con rotametro integrato per il gas. In tal caso, la valvola di regolazione del flusso del gas viene sostituita con la manopola di regolazione del rotametro e la scala. |

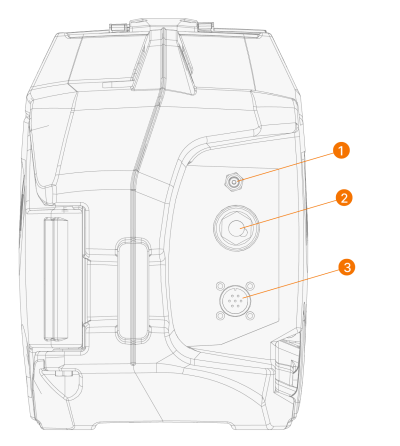

Trainafilo posteriore
|
1.
|
Connettore del tubo flessibile per gas di protezione |
|
2.
|
Connettore per il cavo della corrente di saldatura |
|
3.
|
Connettore per cavo di controllo. |
Per installare e collegare i cavi, vedere Cavi di interconnessione X3 e Installazione dei cavi (X3 WF HD200).
