X3 Wire Feeder HD200

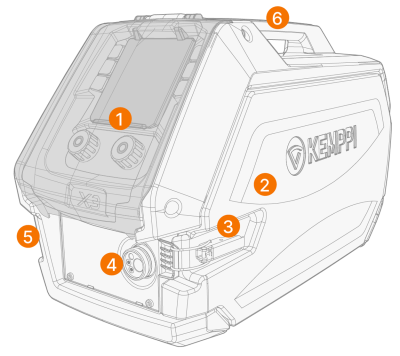

Cette section décrit la structure du dévidoir X3 Wire Feeder HD200.
|
1.
|
Panneau de commande (et couvercles de panneau de commande à charnières) |
>> Pour plus d'informations sur le panneau de commande du dévidoir de fil X3, voir Panneau de commande, commandes, X3.
|
2.
|
Porte du boîtier du dévidoir |
|
Laisser la porte de l'armoire du dévidoir fermée pendant le soudage, afin de réduire le risque de blessure ou d'électrocution. Laisser également la porte de l'armoire fermée le reste du temps, afin de préserver la propreté de l'intérieur du dévidoir. |
|
3.
|
Loquet de trappe de boîtier de dévidoir |
|
4.
|
Connecteur Euro pour câble de torche de soudage |
|
5.
|
Support du connecteur d'entrée et de sortie du liquide de refroidissement |
|

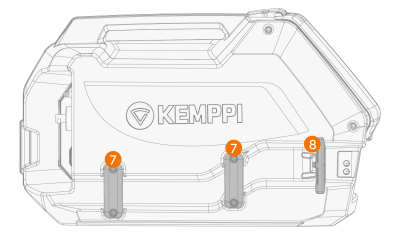

7.
|
Supports de conduit/renfoncement pour tuyau de liquide de refroidissement |
|
8.
|
Support de connecteur de tuyau de liquide de refroidissement et attache à ressort. |

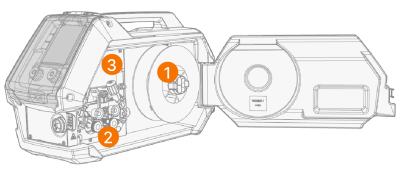

Intérieur du dévidoir (boîtier du dévidoir)
|
1.
|
Support de bobine de fil et moyeu de bobine |
>> Pour plus d'informations sur les bobines de fil, voir Installation et remplacement du fil d’apport et de la bobine de fil.
|
2.
|
Mécanisme des galets du dévidoir |
|
3.
|
Vanne de régulation du débit de gaz de protection |
|
Une version séparée avec un rotamètre intégré pour le gaz est également disponible. Dans ce cas, la vanne de régulation du débit de gaz est remplacée par le bouton de réglage et l'échelle du rotamètre. |

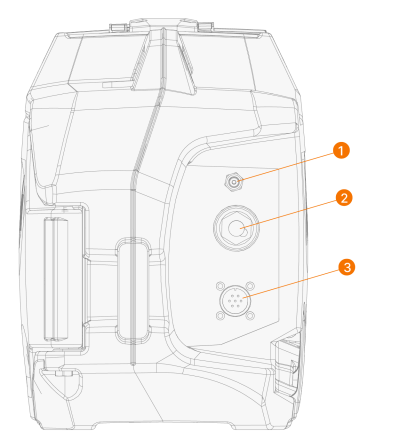

Dévidoir de fil arrière
|
1.
|
Connecteur du tuyau de gaz de protection |
|
2.
|
Connecteur du câble du courant de soudage |
|
3.
|
Connecteur du câble de commande. |
Pour l'installation et la connexion des câbles, consultez Câbles de raccordement X3 et Installation des câbles (X3 WF HD200).
