Laitteiston asentaminen X3T2-kärryyn (valinnainen)

2-pyöräinen X3T2-kärry on X3 FastMigin valinnainen lisävaruste.

Katso tämän ohjeen lisäksi myös kärryn mukana toimitetut asennusohjeet.

Vesijäähdytteiset monijännitevirtalähteet eivät ole yhteensopivia X3T2-kuljetuskärryn kanssa niiden korkeuden vuoksi. Sen sijaan niiden kanssa voidaan käyttää 2-pyöräistä X3GT2-kuljetuskärryä.
X3 HD300 -langansyöttölaite voidaan asentaa virtalähteen päälle langansyöttölaitteen kiinnitysalustan avulla. Tätä menetelmää ei voida soveltaa X3 HD200 -langansyöttölaitteeseen.

Tarvittavat työkalut:
Virtalähde voidaan asentaa siten, että kuljetuskärryn pohjalevy on jo kiinnitetty kuljetuskärryn runkoon, tai siten, että kuljetuskärryn pohjalevy kiinnitetään ensin virtalähteeseen ja kokoonpano nostetaan sitten kuljetuskärryn päälle.

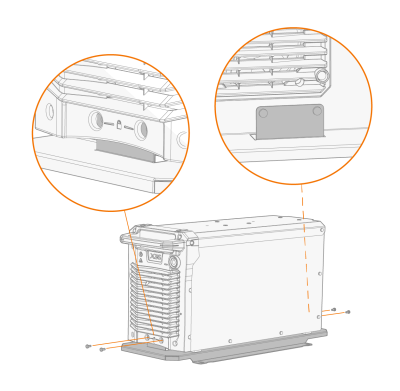

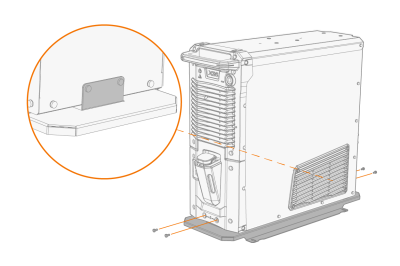

1. Nosta virtalähde kuljetuskärryn pohjalevyn päälle niin, että kiinnitysraudat osuvat kiinnitysreikiin. Kiinnitä virtalähde pohjalevyyn mukana toimitetuilla ruuveilla (2 x M5x12-ruuvi edessä, 2 x M5x12-ruuvi takana).

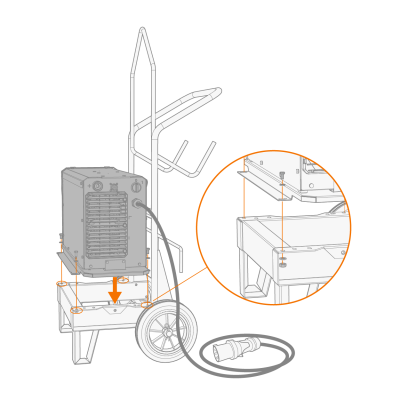

2. Jos virtalähde asennettiin erikseen kuljetuskärryn pohjalevyyn edellisessä vaiheessa: Nosta virtalähde-pohjalevy -kokoonpano kärryn päälle ja kiinnitä se kärryyn pohjalevyn jokaisesta kulmasta. Käytä kärryn mukana toimitettuja pultteja (4 x M8x12), muttereita (4 x M8) ja aluslevyjä (8 x M8).

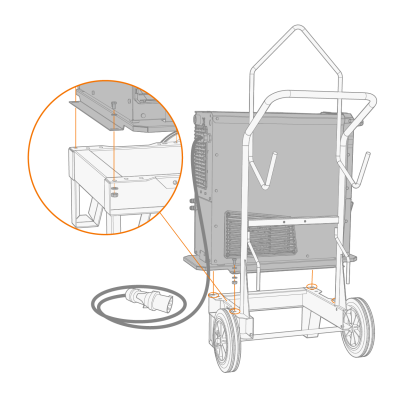

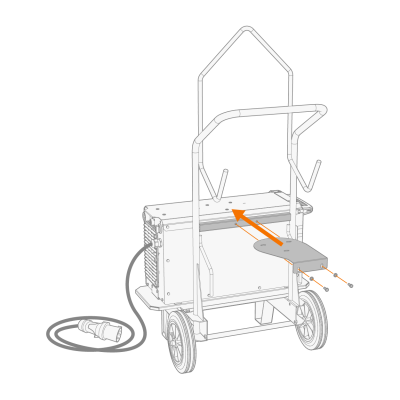

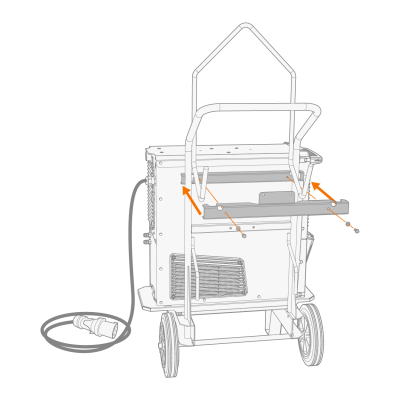

3. Jos asennetaan korkeampi virtalähdemalli (jossa on integroitu jäähdytysyksikkö): Kiinnitä kiinnityslevyn kannattimet kuljetuskärryn runkoon yksikön korkeuden mukaan. Kiinnitä kiinnityslevyt paikalleen takaa mukana toimitetuilla pulteilla (2 x M6x16-pultti ja 2 x M6-aluslevy).

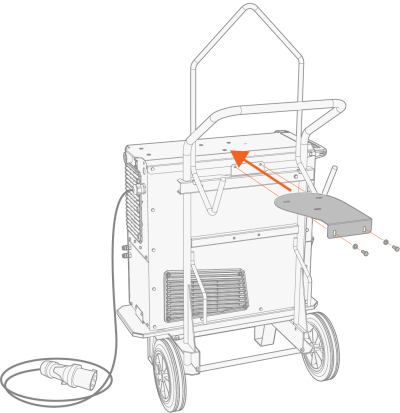

4. Aseta yläosan tukilevy virtalähteen päälle ja kiinnitä se takaa mukana toimitetuilla pulteilla (2 x M6x16-pulttia ja 2 x M6-aluslevy) kiinnityslevyjen läpi.

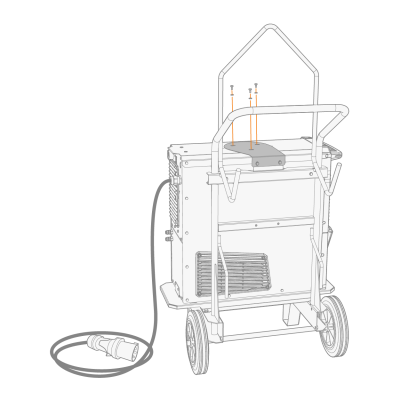

5. Kiinnitä yläosan tukilevy mukana toimitetuilla ruuveilla (3 x M6x16 ja 3 x M6 aluslevy) virtalähteeseen.

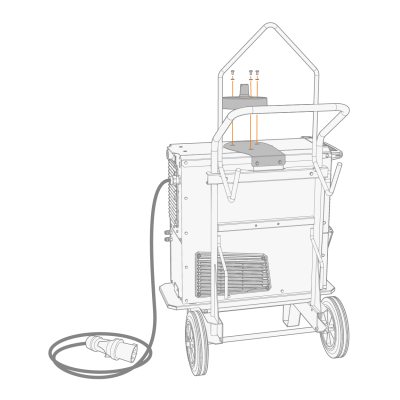

Jos asennat langansyöttölaitteen laitteiston päälle, asenna tässä vaiheessa myös langansyöttölaitteen asennusalusta virtalähteeseen. Asennusalusta käyttää samoja kiinnityspisteitä kuin yläosan tukilevy.

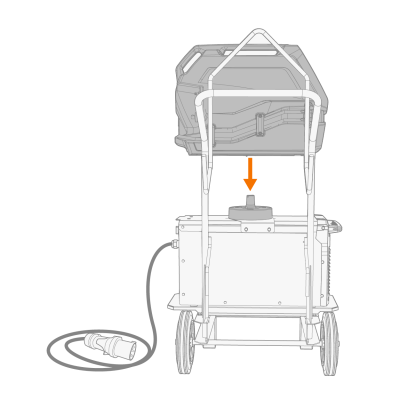

6. Nosta langansyöttölaite virtalähteen ja asennusalustan päälle.

>>  Lisätietoja on kohdassa Langansyöttölaitteen asentaminen asennusalustalla (X3 WF HD300).

Langansyöttölaite on lukittava asennusalustan tappiin turvallisen käytön varmistamiseksi.
