Instalación del equipo en el carro X3T4 (opcional)
El carro X3T4 es un carro opcional de 4 ruedas con soporte para botella de gas para X3 FastMig.
Además de estas instrucciones, consulte también las instrucciones de instalación que se entregan con el carro.
Herramientas necesarias:
|

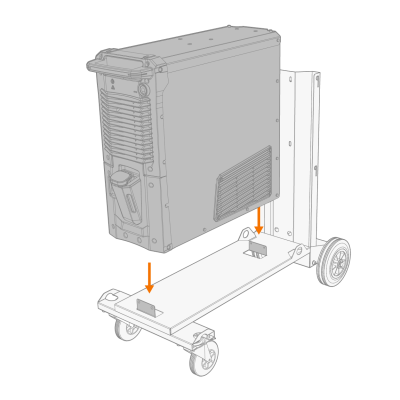

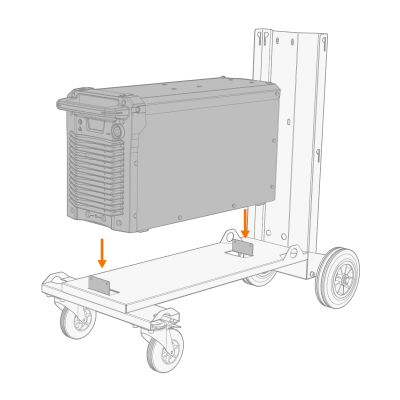

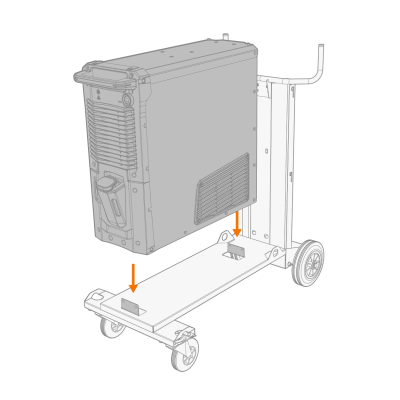

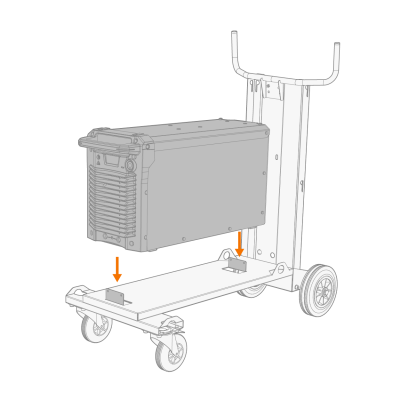

| 1. | Instale la fuente de potencia en el carro. |
| 2. | Fije la fuente de potencia al carro. |

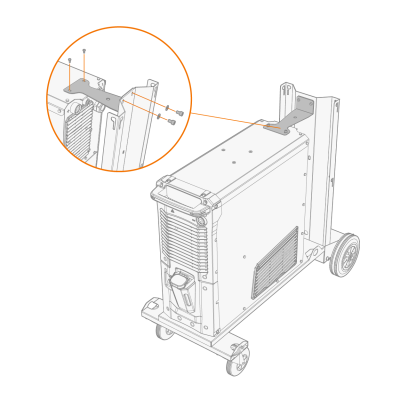

>> Con el soporte de fijación suministrado con el carro:
|

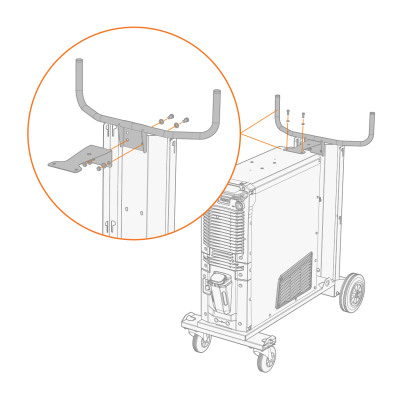

Tenga en cuenta también la instalación del manillar / soporte de cables junto con el soporte de fijación cuando utilice una fuente de potencia refrigerada por agua: Instalación de los cables (X3 WF HD300) o Instalación de cables (X3 WF HD200). |

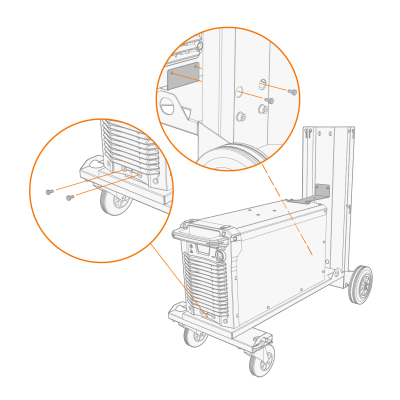

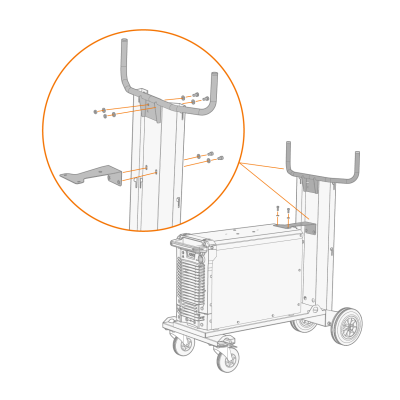

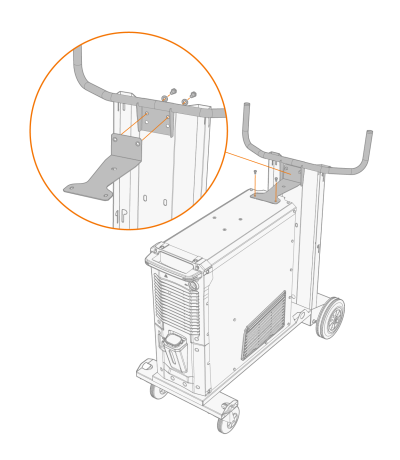

Fuente de potencia X3, modelos de altura estándar:

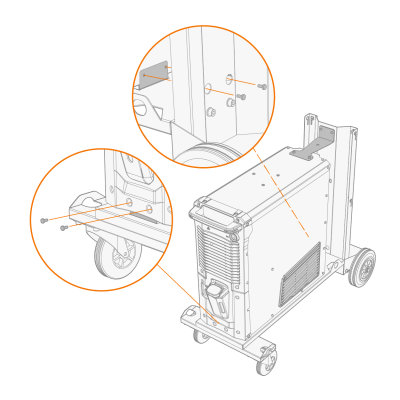

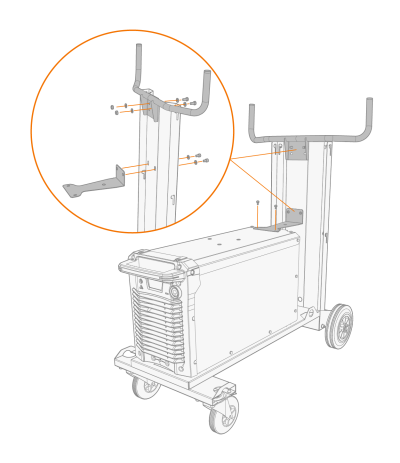

Fuente de potencia X3, modelos más altos de multivoltaje:

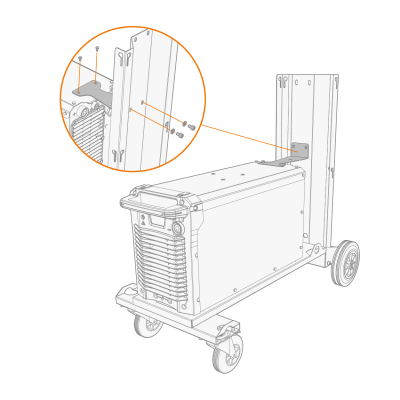

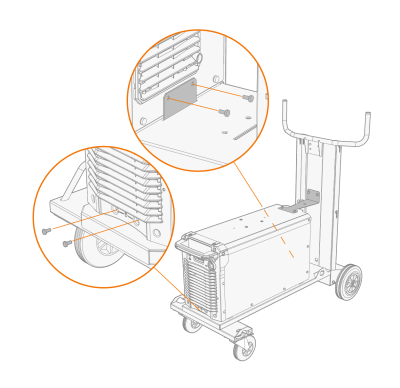

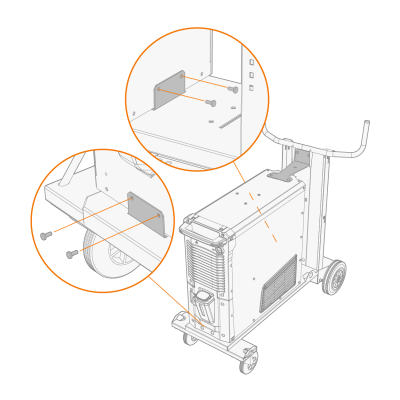

>> Y con dos tornillos en la parte delantera y dos tornillos en la parte trasera (utilice los tornillos suministrados con el soporte de fijación):
|
|
El alimentador de alambre X3 HD200 puede instalarse encima de la fuente de potencia utilizando la placa de montaje fija del alimentador de alambre y las correderas de protección. |
|
|
El alimentador de alambre X3 HD300 puede instalarse encima de la fuente de potencia utilizando la placa de montaje redonda del alimentador de alambre (permite el giro). |
| 3. | Instale la placa de montaje del alimentador de alambre en la fuente de potencia. |
>> X3 WF HD200: Consulte Instalación del alimentador de alambre con placa fija (X3 WF HD200) para obtener más información.
>> X3 WF HD300: Consulte Instalación del alimentador de alambre con placa de montaje (X3 WF HD300) para obtener más información.

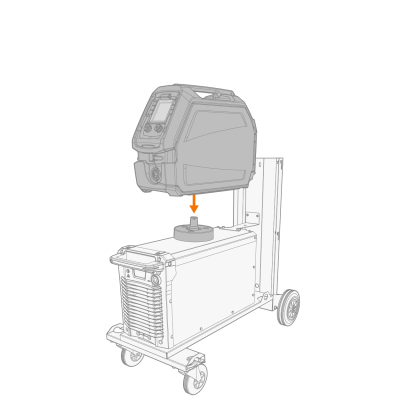

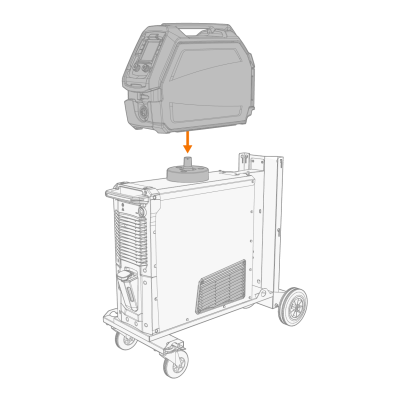

| 4. | Levante el alimentador de alambre sobre la fuente de potencia, en la placa de montaje. |
>> X3 WF HD200: Consulte Instalación del alimentador de alambre con placa fija (X3 WF HD200) para obtener más información.
>> X3 WF HD300: Consulte Instalación del alimentador de alambre con placa de montaje (X3 WF HD300) para obtener más información.

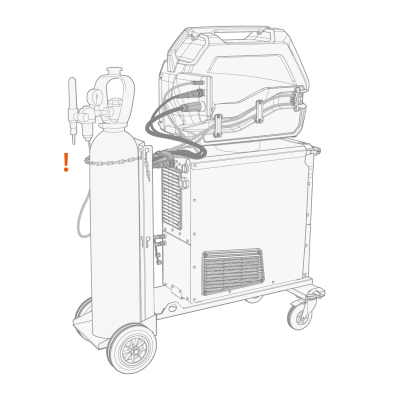

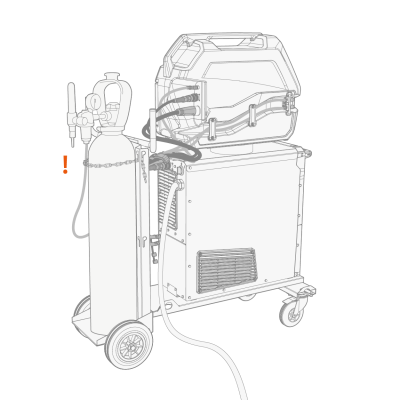

| 5. | Coloque la botella de gas en la rejilla trasera y fíjela con la cadena suministrada con el carro. |
Para levantar el equipo, consulte Equipos de elevación.
