Instalación de cables
Conecte los cables de interconexión primero al alimentador de alambre y después a la fuente de potencia. Para ver las descripciones de los conectores, consulta Alimentador de alambre X3.
Herramientas necesarias:
|
Tienda los cables de la forma más ordenada posible. |
|
1.
|
Conecte el cable de corriente de soldadura (3) al alimentador de alambre. Introduzca el cable todo lo que pueda y gire el conector en sentido de las agujas del reloj para apretar el cable en su sitio. |
|
Apriete a mano el cable de corriente de soldadura todo lo que pueda. Si la conexión del cable de corriente de soldadura está suelta, se puede sobrecalentar. |
|
2.
|
Empuje la manguera del gas de protección (1) hacia el conector de la manguera de gas de protección hasta que quede bloqueada. |
|
3.
|
Conecte el cable de control (2) al conector. Gire el collarín en el sentido de las agujas del reloj para bloquearlo en su sitio. |
|
4.
|

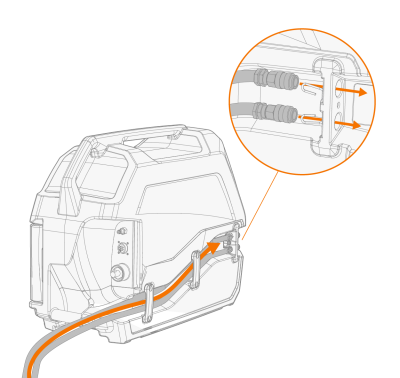

Si tiene la unidad de refrigeración opcional, coloque las mangueras de líquido refrigerante (4, 5) en el hueco del lado del alimentador de alambre y los conectores a través de las aberturas. |
|
5.
|

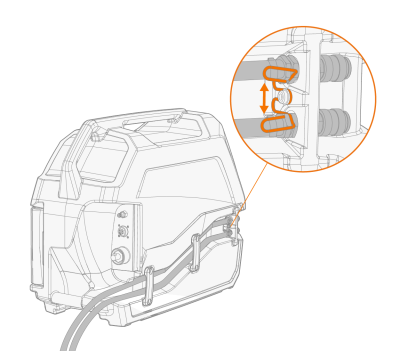

Comprima el cierre de resorte para fijar los conectores de las mangueras en su lugar. Una vez liberado, asegúrese de que el muelle de cierre encaje en su lugar en las hendiduras del conector de la manguera. |
|
6.
|
Fije los sujetacables. |
|
7.
|
Conecte el cable de corriente de soldadura (6) al conector positivo (+) de la fuente de potencia. |
|
8.
|
Conecte el cable de control (7) a la fuente de potencia. |
|
9.
|
Conecte la manguera de gas de protección a la botella de gas. |
|
10.
|
Si dispone de la unidad de refrigeración opcional, conecte las mangueras de líquido refrigerante (8, 9) a la unidad de refrigeración. Las mangueras están codificadas por colores. |
|
11.
|
Según corresponda, fije los cables con la(s) abrazadera(s) incluida(s) en función de la instalación de su equipo. Las abrazaderas de cable ayudan a guiar los cables y actúan como alivio de tensión. |
|
Los cables de interconexión de 1,5 metros vienen con una abrazadera de cable fijada en el extremo de la fuente de potencia del cable. Los cables de interconexión de 5 metros y más tienen dos abrazaderas fijadas, una en el extremo de la fuente de potencia del cable y otra en el extremo del alimentador de alambre del cable. |

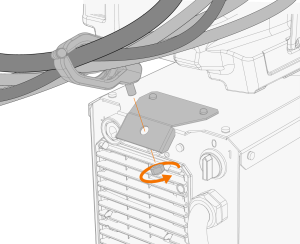

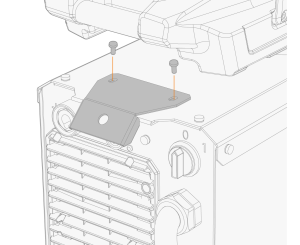

>> Si el alimentador de alambre se instala encima de la fuente de potencia, la abrazadera de cable adjunta puede fijarse al soporte opcional de la fuente de potencia (con la tuerca suministrada):

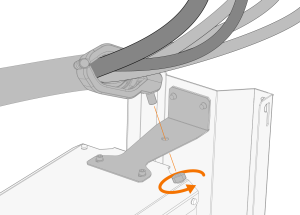

>> Con el carro opcional, fije la abrazadera de cable adjunta al soporte de apoyo del carro (con la tuerca suministrada):

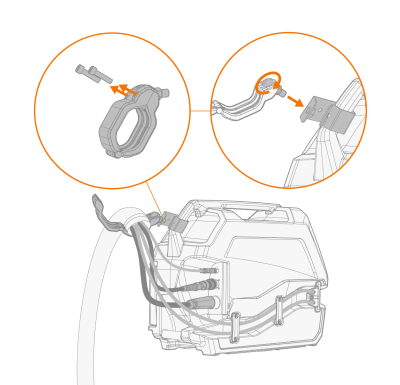

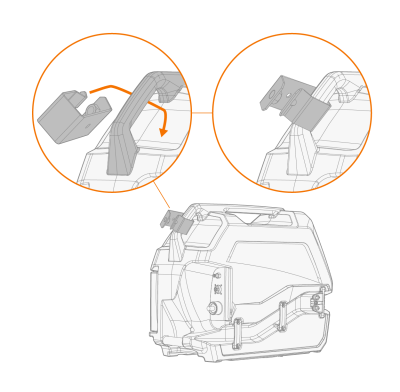

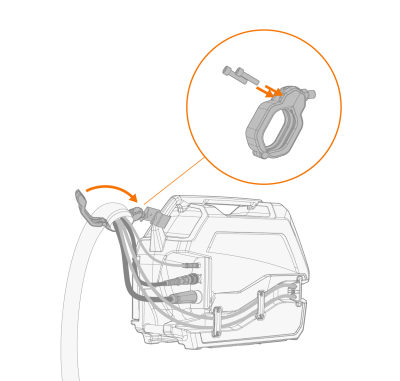

>> Cables de 5 metros y más largos: Para asegurar el extremo del alimentador de alambre del cable de interconexión, coloque la abrazadera de soporte adicional alrededor del asa trasera del alimentador de alambre y fije la abrazadera de cable a la misma (con la tuerca suministrada).
Para conectar el cable de conexión a tierra y la antorcha de soldadura MIG al sistema, consulte Conexión de la antorcha de soldadura y el cable de conexión a tierra.
|
La mayoría de las aplicaciones MIG/MAG y alambres de relleno usan el cable de corriente de soldadura de la unidad de alimentación de alambre conectado al terminal positivo de la fuente de potencia. La polaridad se puede seleccionar conectando el cable de corriente de soldadura y el cable de conexión a tierra, según corresponda, al conector positivo o negativo de la fuente de potencia. Para ello, se dispone opcionalmente de una prolongación adicional para el cable de corriente de soldadura del cable de interconexión. |
|
Asegúrese de haber conectado y apretado todos los cables correctamente. |
|
El cable de interconexión se calienta durante la soldadura. Los cables deben manipularse con precaución justo después de soldar. |
