Alimentador de alambre X3
Esta sección describe la estructura del alimentador de alambre X3.
|

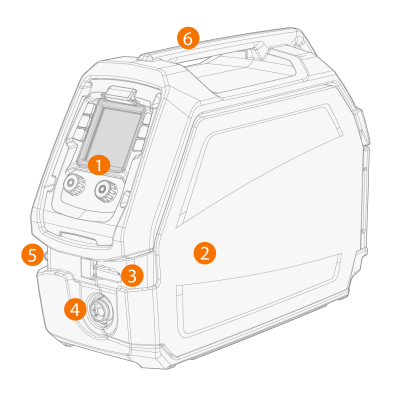

1.
|
Panel de control (y cubierta abisagrada de la pantalla del panel de control) |
>> Para más información sobre el panel de control alimentador de alambre X3, consulte Panel de control X3.
|
2.
|
Puerta del compartimento del alimentador de alambre |
|
Mantenga cerrada la puerta del armario del alimentador de alambre durante la soldadura para reducir el riesgo de lesiones o choque eléctrico. Mantenga la puerta del armario cerrada también en otros momentos para mantener limpio el interior del alimentador de alambre. |
|
3.
|
Seguro de la puerta del armario del alimentador de alambre |
|
4.
|
Conector Euro para la conexión del cable de soldadura |
|

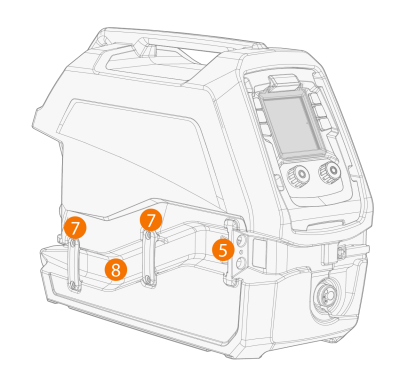

5.
|
Soporte del conector de entrada y salida de refrigerante |
|
7.
|
Soportes del conducto de la manguera de refrigerante |
|
8.
|
Conducto de manguera de refrigerante. |

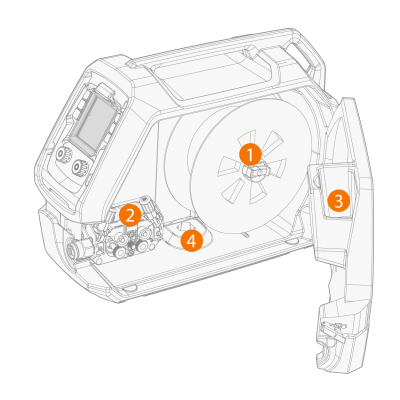

Al interior de alimentador de alambre (compartimento del alimentador de alambre)
|
1.
|
Carrete de alambre y soporte para carrete de alambre |
>> Para obtener más información sobre el carrete de alambre, consulte Instalación y sustitución del alambre de relleno y del carrete de alambre.
|
2.
|
Mecanismo de los rodillos de alimentación del alambre |
|
3.
|
Almacenamiento de piezas |
>> Para el almacenamiento temporal de piezas más pequeñas.
|
4.
|
Abertura para la conexión de la placa de montaje |

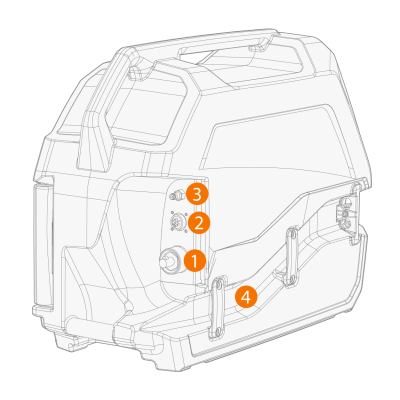

Parte trasera del alimentador de alambre
|
1.
|
Conexión para cable de corriente de soldadura |
|
2.
|
Conector del cable de control |
|
3.
|
Conector de la manguera de gas de protección |
|
4.
|
Conducto de manguera de refrigerante. |
Para instalar y conectar los cables, consulte Cables de interconexión X3 y Instalación de cables.
