Instalación y sustitución del alambre de relleno y del carrete de alambre
Esta sección describe cómo instalar el alambre de relleno y el carrete de alambre en el alimentador de alambre X3.
|
Instale la antorcha de soldadura MIG en el alimentador de alambre antes de instalar el carrete de alambre. |
|
|
Cuando cambie el carrete de alambre, retire el alambre de relleno restante de la antorcha de soldadura MIG y del mecanismo de alimentación de alambre antes de retirar el carrete de alambre. |
Para instalar el carrete de alambre:
|
1.
|
Abra la puerta del armario de alimentación de alambre. |
|
2.
|

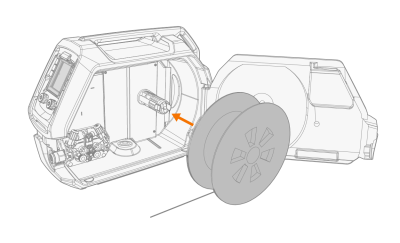

Inserte el carrete de alambre en el soporte para carrete de alambre y empuje el carrete en el alimentador de alambre hasta que los clips de bloqueo del mecanismo de seguridad lo bloqueen en su lugar. |
|
|
Asegúrese de que el carrete del alambre mire en la dirección correcta, el alambre de relleno va desde la parte inferior del carrete hasta los rodillos de alimentación. |
|
|
Al instalarlo, el pasador situado junto al soporte para carrete de alambre en el alimentador de alambre debe alinearse e introducirse en el orificio del carrete o del adaptador de carrete. Para las opciones de adaptador de carrete de alambre, consulte Carretes del alambre. |
|
3.
|

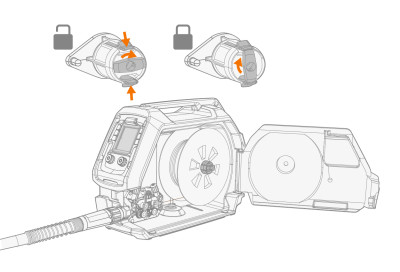

Asegure los clips de bloqueo girando la palanca en el centro del carrete. |
|
4.
|
Si es necesario, ajuste la fuerza de frenado del carrete girando el tornillo de apriete del freno del carrete situado en el centro del cubo del carrete. |
>> La fuerza de frenado puede ajustarse girando el tornillo de ajuste con un destornillador plano a través del orificio de la palanca de bloqueo.
|
|
La carga aplicada varía en función del tamaño y el peso del alambre de relleno y del carrete, pero también de la velocidad de alimentación de alambre de relleno. Cuanto más pesado sea el carrete de alambre y más rápida sea la velocidad de alimentación de alambre, mayor será la necesidad de aumentar la carga de frenado. Ajuste la presión, asegure el clip de bloqueo, establezca la velocidad de alimentación del alambre y verifique que la fuerza de frenado sea suficiente para garantizar que el alambre de relleno no se desborde del carrete a altas velocidades. |
Para quitar el carrete de alambre:
|
1.
|
Suelte los clips de bloqueo girando la palanca en el centro del carrete. |
|
2.
|
Presione los clips de bloqueo ligeramente hacia el centro. |
|
3.
|
Retire el carrete del alambre. |
Para instalar el alambre de relleno:
|
1.
|
Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto. |
|
|
Cuide que el alambre de relleno no se desborde del carrete al soltarlo. |
|
2.
|
Lime la punta del alambre de relleno. |
|
Los bordes afilados de la punta del alambre de relleno pueden dañar el conductor flexible de alambre. |
|
3.
|

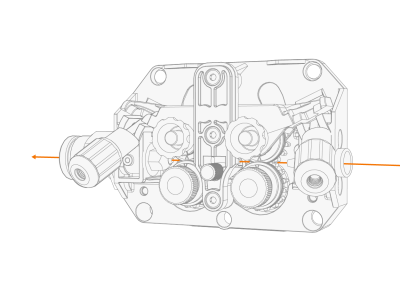

Suelte los brazos de bloqueo del rodillo de presión para separar los rodillos de alimentación. |
|
4.
|
Guíe el alambre de relleno a través del tubo guía de entrada y del tubo guía central hasta el tubo de salida, que alimenta el alambre de relleno a la antorcha de soldadura MIG. |
|
5.
|
Empuje el alambre de relleno con la mano hacia la antorcha de soldadura MIG para que el alambre llegue a la antorcha de alambre (aprox. 20 cm). |
|
6.
|

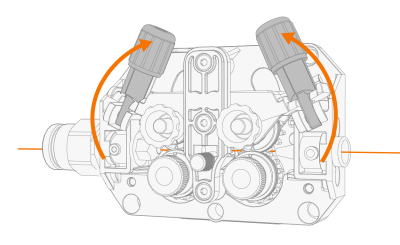

Cierre los brazos de bloqueo del rodillo de presión para que el alambre de relleno quede bloqueado entre los rodillos de alimentación. Asegúrese de que el alambre de relleno asienta en el acanalado del rodillo de alimentación. |
|
7.
|

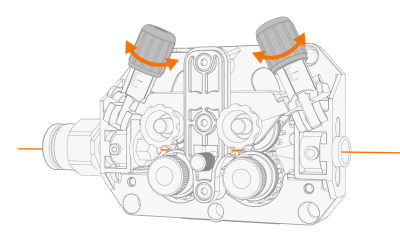

Ajuste la presión de los rodillos de alimentación con las perillas de los brazos de presión. |
>> Las escalas graduadas de los brazos de presión indican la presión aplicada en una escala relativa de 1 a 10.
|
|
Aplique una presión uniforme en ambos mangos de presión. |
|
|
Una presión excesiva puede dañar el alambre de relleno (especialmente los alambres de relleno de aluminio y tubulares/revestidos) e impedir la alimentación del alambre de relleno. Una presión excesiva también aumenta la carga del mecanismo de alimentación de alambre. |
|
8.
|
Cierre el armario del alimentador de alambre. |
|
9.
|
Pulse el botón de avance de alambre para introducir el alambre de relleno en la antorcha de soldadura MIG. Deténgase cuando el alambre alcance la punta de contacto de la antorcha de soldadura MIG. |
>> En el alimentador de alambre X3, la función de pulgada de alambre se activa pulsando prolongadamente el botón de disparador lógico en el panel de control.
|
Vigile el alambre cuando alcance la punta de contacto y salga de la antorcha de soldadura. |
|
10.
|
Antes de soldar, compruebe que la configuración y los parámetros de soldadura en el panel de control se ajusten a su configuración de soldadura. |
>> Consulte Panel de control X3 para obtener más información.
