Instalación y sustitución de rodillos de alimentación

Cambie los rodillos alimentadores de alambre cuando el material y el diámetro del alambre de relleno varíe.

Seleccione los nuevos rodillos alimentadores de alambre conforme a las siguientes tablas: Consumibles del alimentador de alambre X3.

Para cambiar rodillos alimentadores de alambre:

1.

Abra el armario del alimentador de alambre.

2.

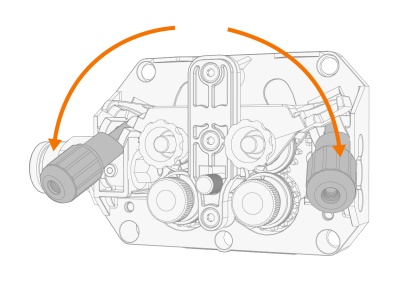

Suelte los brazos de bloqueo del rodillo de alimentación de presión del mecanismo alimentador de alambre.

3.

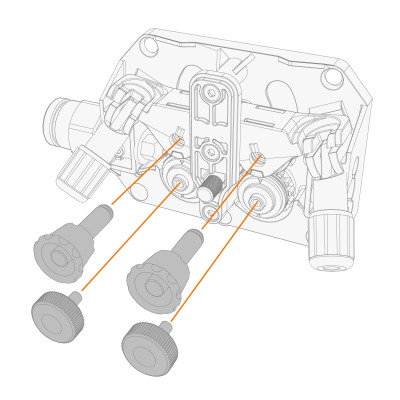

Saque los pasadores de montaje de los rodillos de presión y desatornille las tapas de fijación de los rodillos de alimentación.



4.

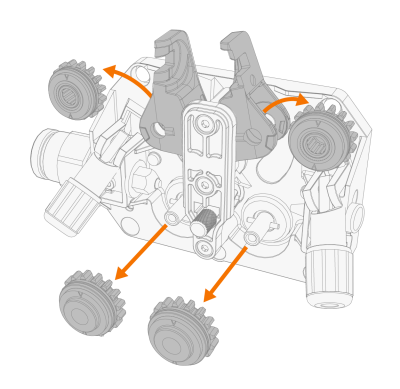

Gire los soportes de los rodillos de presión para abrirlos y retire los rodillos de presión.

5.

Retire los rodillos impulsores.

6.

Siga los pasos anteriores a la inversa para instalar los rodillos de alimentación del alambre. Alinee la incisión de la base del rodillo motriz con el pasador del eje de transmisión.

7.

Vuelva a montar los pasadores y tapas de montaje para fijar en su sitio los rodillos motrices y de presión.

8.

Baje los brazos de presión para fijar los rodillos de presión.

9.

Cierre el armario del alimentador de alambre.

Consulte Instalación y sustitución del alambre de relleno y del carrete de alambre para obtener más información sobre la instalación del alambre.
