Conexión de la antorcha de soldadura y el cable de conexión a tierra
X3 FastMig está diseñado para utilizarse con las antorchas de soldadura MIG Flexlite GXe de Kemppi. Para obtener las instrucciones de funcionamiento de Flexlite GXe, consulte userdoc.kemppi.com.
|
Compruebe siempre que el conductor del alambre, la punta de contacto y la boquilla de gas son los adecuados para el trabajo. |
Para conectar la antorcha de soldadura MIG al alimentador de alambre X3, proceda de la siguiente manera:

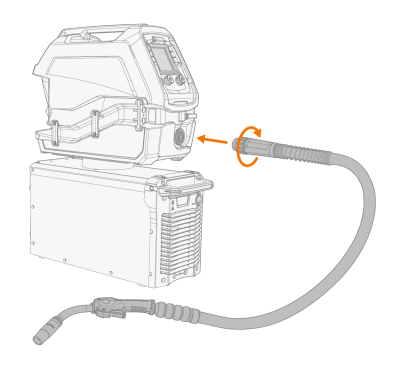

| 1. | Introduzca el conector (Euro) de la antorcha de soldadura en el conector (Euro) de la antorcha del alimentador de alambre y apriete a mano el collarín. |

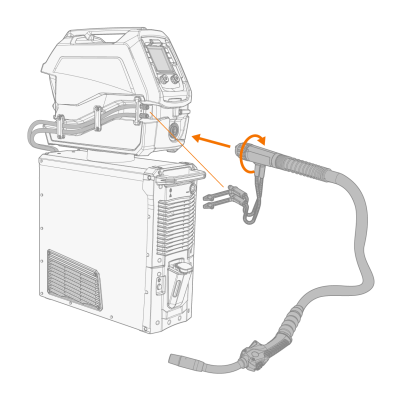

| 2. | Si su instalación incluye una fuente de energía con unidad de refrigeración y una antorcha refrigerada por agua, conecte también las mangueras del líquido refrigerante. Las mangueras están codificadas por colores. |
| 3. | Instale y cargue el alambre de relleno como se describe en Instalación y sustitución del alambre de relleno y del carrete de alambre. |
| 4. | Compruebe el flujo de gas. Consulte Instalación de la bombona de gas y prueba del flujo de gas para obtener más información. |

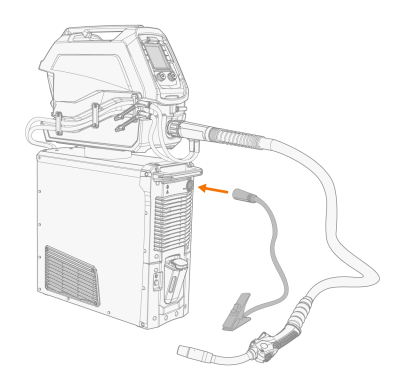

| 5. | Conecte el cable de conexión a tierra al conector (-) de la fuente de potencia en la parte delantera. |
(La ilustración anterior muestra diferentes opciones de configuración del equipo).
