Instalación de la bombona de gas y prueba del flujo de gas
|
Tenga cuidado al manipular las botellas de gas. ¡Existe riesgo de lesiones si la botella de gas o la válvula de la botella están dañadas! |
|
Asegure siempre la botella de gas correctamente en posición vertical a un soporte especial en la pared o en el carro del equipo de soldadura. Mantenga siempre la válvula de la botella de gas cerrada cuando no esté soldando. |
|
- Si se utiliza una unidad de transporte con espacio para cilindros de gas, primero instale el cilindro de gas en la unidad de transporte y luego realice las conexiones. - Instale la pistola de soldar en el alimentador de alambre antes de instalar y probar el cilindro de gas. - No utilice todo el contenido del cilindro. - Use siempre un regulador y un medidor de flujo aprobado y controlado. |
Póngase en contacto con su distribuidor local de Kemppi para elegir el gas y el equipo.
| 1. | Sin carro para el cilindro de gas: coloque el cilindro de gas en un lugar adecuado y seguro. |

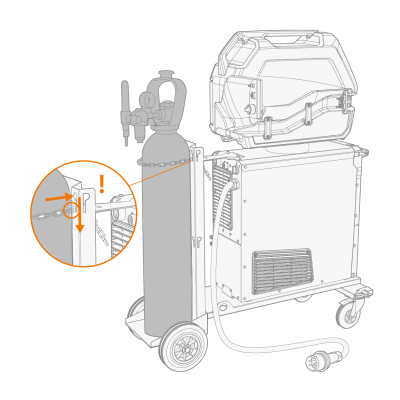

| 2. | Con carro para botella de gas: Coloque la botella de gas en el soporte para botellas de gas de la unidad de transporte y fíjela con la cadena suministrada. |
>> Pase la cadena por la parte superior de la ranura de la cerradura y déjela caer por la parte estrecha de la ranura de la cerradura para bloquear la cadena.
| 3. | Si aún no lo ha hecho, conecte la antorcha de soldadura al alimentador de alambre. |
| 4. | Conecte la manguera de gas al alimentador de alambre. |
| 5. | Abra la válvula del cilindro de gas. |

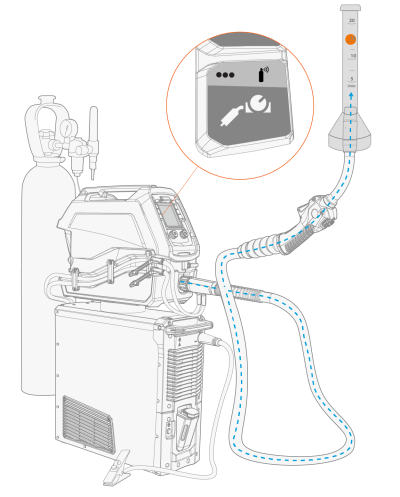

| 6. | Pulse el botón de prueba de gas en el panel de control del alimentador de alambre para purgar el gas de protección anterior e introducir el nuevo gas en el sistema. |
>> En el alimentador de alambre X3, la función de prueba de gas se activa pulsando prolongadamente el botón de selección de control remoto del panel de control.
|
|
Utilice la función de prueba de gas también para comprobar que el gas de protección fluye correctamente por el sistema. |
| 7. | Pulse de nuevo el botón de prueba de gas para ajustar el flujo de gas. Utilice un caudalímetro y un regulador externos para la medición y el ajuste. |
>> En el alimentador de alambre X3, la función de prueba de gas se activa pulsando prolongadamente el botón de selección remota del panel de control.
Flujo de gas recomendado (solo a título orientativo):
| MIG | |
|---|---|
| Argón | 10...25 l/min |
| Helio | - |
| Argón + 18-25 % de CO2 | 10...25 l/min |
| CO2 | 10...25 l/min |
* Depende del tamaño de la boquilla de gas y de la corriente de soldadura.
